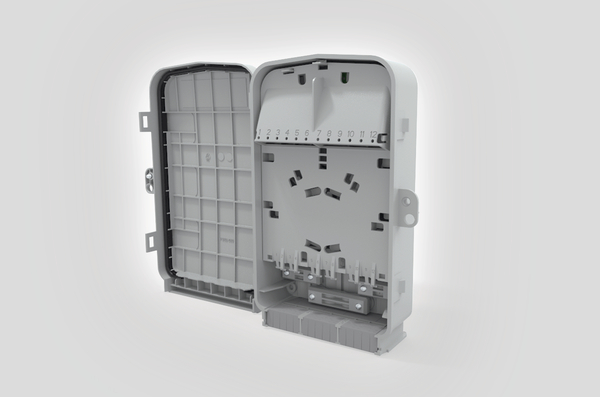

MDU S1 with unloaded SC Drop Management Area
Núm. Artíc. 857-01779 | MDU-S1-03SC |  Detalles

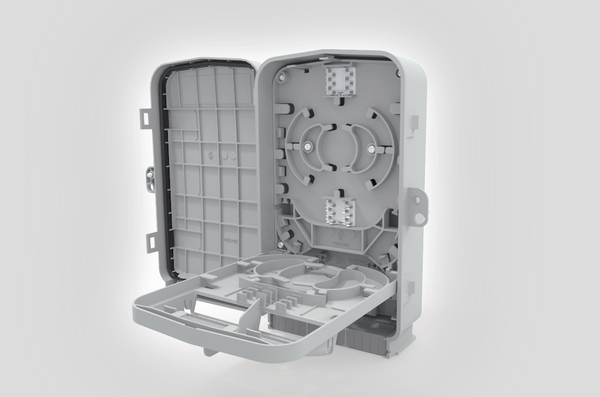

Internal view of the MDU - S1 Enclosure.

    Añadir a “Mis descargas”

    Solicite su oferta individual ahora

     Solicitar Presupuesto
    Descarga CAD-Download
    Aplicación Designed for deployment within the last mile of the FTTx network. This enclosure can be used within a Point to Point (P2P) or Point to Multi Point (P2MP) network with the addition of PLC splitters, connectorised or bare end, pigtails and adaptors.
    Capacidad de Empalmes 24
    Categorías de productos Cajas Serie S1 MDU/MBU
    Color Gris RAL 7035 (7035)
    Descripción Corta Cajas de Fibra Optica Exterior/Interior MDU S1
    Descripción Técnica Carcasa de 241 x 161 x 72 mm (alto x ancho x profundidad) fabricada en ABS (acrilonitrilo butadieno estireno) gris claro (RAL 7035). La caja es estable a los rayos UV con una clasificación IP54, IK08 y V0. La caja tiene una tapa completamente desmontable que también se puede volver a colocar en su posición usando las bisagras a presión que permiten el acceso sin restricciones a todas las áreas de manejo de fibra. La caja tiene 3 áreas de administración separadas para cable entrante, administración de los empalmes y administración de cable de acometida (conexión del cliente). El área de administración de cables entrantes tiene un puerto de entrada que admite aplicaciones tanto en el extremo del cable como en la mitad del tramo con capacidad de almacenamiento de fibra hasta 1,5 m* y el puerto de entrada posee con un kit de pasacable para mantener la clasificación IP55. El área de gestión de empalmes de fibra tiene capacidad para un máximo de 12 x 3A o 24 empalmes ANT y mantiene una gestión positiva de la fibra (radio de curvatura mínimo de 30 mm) en todo momento. La bandeja tiene una instalación cruzada que permite requisitos de enrutamiento alternativos y una capacidad de almacenamiento de fibra de 1,5 m para fibra de 250 µm y 1,0 m para fibra de 900 µm. El área de administración de cables de acometida presenta 12 adaptadores SC o LC Simplex para la conexión a cables de acometida preterminados estándar de la industria y se puede instalar un máximo de 3 divisores PLC (60 mm x 7 mm x 4 mm) en el interior del área de administración. La cubierta del administrador de cables de bajada evita el acceso a los cables de red y al área de empalme y los adaptadores están en ángulo y espaciados para permitir la inspección antes de la conexión. Se proporcionan doce guías de anclaje para asegurar los cables de acometida (diámetro máximo de 8,0 mm) y un pasacables integral mantiene la clasificación IP55
    Familia de productos Cajas de Fibra Optica Exterior/Interior
    GLOBAL PART DESCRIPTION MDU-S1-03SC
    Material Policarbonato (PC)
    Tipo MDU-S1-03SC
    ∅ Cable (mm) 8mm
    Alt. (H) 241mm
    Ancho (W) 161mm
    Prof. (D) 71.6mm
    Código EAN/ GTIN 5022660171659
    País de Origen GB
    ETIM 8.0 Key EC000000
    ETIM 9.0 Key EC000000
