S5 MDU con Bandejas 900 µm y Conectividad LC APC
Núm. Artíc. 857-01498 | MDU-S5-BXMX06CS048R061:8 |  Detalles

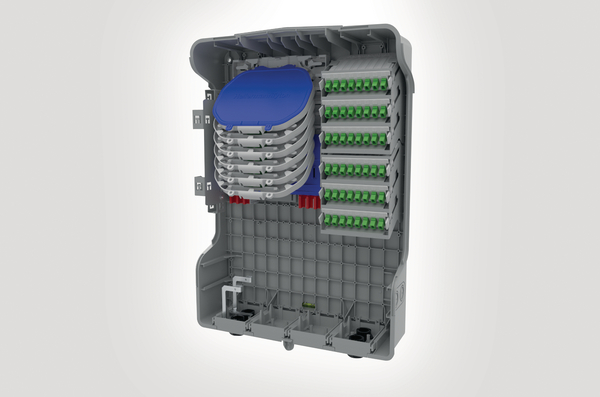

Internal view of the MDU - S5 Connectorised Enclosure.

    • Máximo 144 empalmes de fibra 900µm
    • 48 conexiones de cliente LC APC
    • Sistema de gestión de fibra IR 900µm
    • 6 Casetes LC APC de 8 vías
    • Configuración Punto a Multipunto
    • 6 bandejas 900µm
    • 96 latiguillos LC APC
    • Cesta de almacenamiento de fibra
    • 4 puertos de entrada/salida
    • Anclaje modulo de sistema
    • Nivel de burbuja incorporado
    • IP54/IK08
    • Estable a los rayos UV
    • Calificación V0
    Mostrar más
    Añadir a “Mis descargas”

    Solicite su oferta individual ahora

     Solicitar Presupuesto
    Descarga CAD-Download
    Aplicación Designed for deployment within the last mile of the FTTx network. This enclosure can be used within a Point to Point (P2P) or Point to Multi Point (P2MP) with the addition of PLC splitters, connectorised or bare end, pigtails and adaptors.
    Cantidad por EA
    Capacidad de Empalmes 96
    Categoría de productos Cajas Serie S5 MDU/MBU
    Color Gris RAL 7035 (7035)
    Color de Conector Verde (GN)
    Contenido 1Pza
    Contenido Caja S5
    Sistema de gestión de fibra IR de 900 µm
    6 bandejas IR 900 µm
    6 Casetes LC APC Simplex
    8 divisores 1:8 PLC LC APC de extremo desnudo
    Cesta de almacenamiento de fibra
    4 x puertos de entrada/salida
    Anclaje modulo de sistema
    Nivel de burbuja incorporado
    Recolector de fibra
    Kit de montaje en pared
    Funda helcoidal rojo y verde (2M)
    Bridas textiles rojo y verde (5)
    Descripción Corta S5 MDU con Bandejas 900 µm y Conectividad LC APC
    Descripción Técnica La caja S5 está configurada con el sistema de administración IR HellermannTyton de 900 µm. El sistema de gestión está montado en una placa base de aluminio que admite 6 bandejas 900 µm, lo que proporciona un máximo de 72 empalmes de fibra 3A 900 µm. La posición del sistema de gestión de fibra permite un fácil acceso para el ruteado de la fibra en las bandejas. Las bandejas y los módulos de enrutamiento de fibra óptica son blancos, lo que facilita ver el color de los elementos de fibra a medida que se rutean a través del sistema de retención de ranuras de fibra. Estos bloques de retención guían las fibras hacia el sistema IR; la almohadilla de espuma del retenedor está parcialmente cortada para acomodar una variedad de fibras. Todas las cubiertas del sistema IR son de color azul, lo que las identifica como piezas extraíbles que permiten el acceso a la fibra, el bloque de retención de fibra y los clips de retención de la bandeja son de color rojo para ayudar a la identificación por si se caen. 6 casetes de gestión de fibra están equipados con divisores1:8 PLC LC APC de extremo desnudo y adaptadores Simplex para proporcionar 48 puntos de conexión de cliente. Las entradas del divisor PLC se enrutan a las bandejas de gestión de fibra para empalmarlas a la fibra entrante. La cesta de almacenamiento proporciona espacio para el almacenamiento extra de la fibra. La carcasa mide 568 x 375 x 165 mm (alto x ancho x profundidad) y está fabricada en ABS (acrilonitrilo butadieno estireno) estable a los rayos UV de color gris claro (RAL 7035) y tiene una clasificación IP54, IK08 y V0. Diseñada con 8 puertos duales de entrada/salida, 4 en la parte inferior, 2 en la parte superior y 2 en cada lado, cada puerto admite un prensaestopas de 20 o 25 mm. Un espacio dedicado de 100 x 25 mm en la cubierta frontal, permite moldear el logotipo del cliente en la carcasa.
    Familia de productos Cajas de Fibra Optica Exterior/Interior
    GLOBAL PART DESCRIPTION MDU-S5-BXMX06CS048R061:8
    Material Acrilonitrilo Butadeno Estireno (ABS)
    Nº de Puertos 8
    Número de bandejas 6
    Tipo MDU-S5-BXMX06CS048R061:8
    Tipo de Conector LC-APC
    Tipo de bandeja Ruteado flexible ME
    Variante Cajas FTTx de Interior/Exterior
    Alt. (H) 568mm
    Ancho (W) 375mm
    Prof. (D) 165mm
    Grado IP IP54
    Código EAN/ GTIN 5022660164330
    País de Origen GB
    ETIM 8.0 Key EC000000
    ETIM 9.0 Key EC000000
