S5 MDU con Bandejas 900 µm y Conectividad LC APC
Núm. Artíc. 857-01496 | MDU-S5-BXMX06CS048R48A1 | Detalles

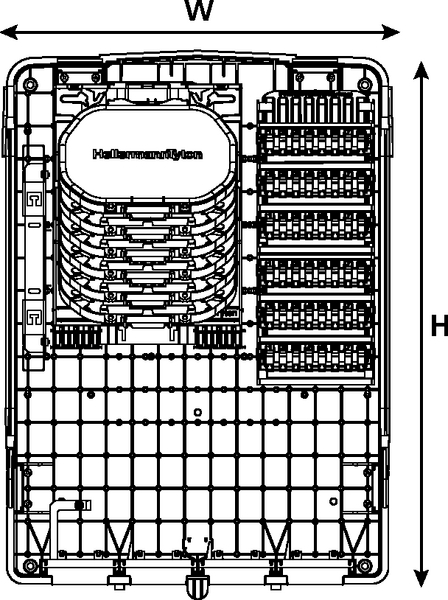

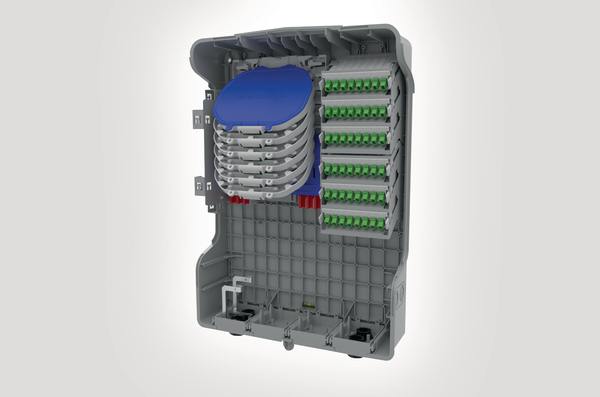

Internal view of the MDU - S5 Connectorised Enclosure.

Máximo 96 empalmes de fibra
48 conexiones LC APC
Sistema de gestión de fibra IR
6 bandejas 900µm
Cesta de almacenamiento de fibra
8 puertos de entrada/salida
Anclaje modulo de sistema
Nivel de burbuja incorporado
IP54/IK08
Estable a los rayos UV
Calificación V0

Añadir a “Mis descargas”

Solicite su oferta individual ahora

Solicitar Presupuesto

Encuentre un distribuidor cerca de usted

Descarga CAD-Download

Más productos de la gama:

S5 Series MDU/MBU Enclosures >

Base de Datos

Aplicación	Designed for deployment within the last mile of the FTTx network. This enclosure can be used within a Point to Point (P2P) or Point to Multi Point (P2MP) with the addition of PLC splitters, connectorised or bare end, pigtails and adaptors.
Cantidad por	EA
Capacidad de Empalmes	96
Capacidad del Adaptador	48
Categoría de productos	Cajas Serie S5 MDU/MBU
Color	Gris RAL 7035 (7035)
Color de Conector	Verde (GN)
Contenido	1Pza
Contenido	Caja S5 Sistema de gestión de fibra IR de 900 µm 6 bandejas 900 µm 6 casetes LC APC Simplex 48 latiguillos LC APC Cesta de almacenamiento de fibra 4 x puertos de entrada/salida Anclaje de cables Nivel de burbuja incorporado Recolector de fibra Kit de montaje en pared Funda helcoidal rojo y verde (2M) Bridas textiles rojo y verde (5)
Descripción Corta	S5 MDU con Bandejas 900 µm y Conectividad LC APC
Descripción Técnica	La caja S5 está configurada con el sistema de administración IR HellermannTyton de 900 µm. El sistema de gestión está montado en una placa base de aluminio que admite 6 bandejas 900 µm, lo que proporciona un máximo de 72 empalmes de fibra 3A 900 µm. La posición del sistema de gestión de fibra permite un fácil acceso para el ruteado de la fibra en las bandejas. Las bandejas y los módulos de enrutamiento de fibra óptica son blancos, lo que facilita ver el color de los elementos de fibra a medida que se rutean a través del sistema de retención de ranuras de fibra. Estos bloques de retención guían las fibras hacia el sistema IR; la almohadilla de espuma del retenedor está parcialmente cortada para acomodar una variedad de fibras. Todas las cubiertas del sistema IR son de color azul, lo que las identifica como piezas extraíbles que permiten el acceso a la fibra, el bloque de retención de fibra y los clips de retención de la bandeja son de color rojo para ayudar a la identificación por si se caen. 6 casetes de gestión de fibra están equipados con adaptadores LC APC simplex y pigtails para proporcionar 48 puntos de conexión de cliente. Los pigtails LC APC se rutean a las bandejas para ser empalmados a la fibra entrante. Una cesta de almacenamiento proporciona espacio para el almacenamiento de fibra. La carcasa mide 568 x 375 x 165 mm (alto x ancho x profundidad) y está fabricada en ABS (acrilonitrilo butadieno estireno) estable a los rayos UV de color gris claro (RAL 7035) y tiene una clasificación IP54, IK08 y V0. Diseñada con 8 puertos duales de entrada/salida, 4 en la parte inferior, 2 en la parte superior y 2 en cada lado, cada puerto admite un prensaestopas de 20 o 25 mm. Un espacio dedicado de 100 x 25 mm en la cubierta frontal, permite moldear el logotipo del cliente en la carcasa.
Familia de productos	Cajas de Fibra Optica Exterior/Interior
GLOBAL PART DESCRIPTION	MDU-S5-BXMX06CS048R48A1
Material	Acrilonitrilo Butadeno Estireno (ABS)
Nº de Puertos	8
Número de bandejas	6
Tipo	MDU-S5-BXMX06CS048R48A1
Tipo de Conector	LC-APC
Tipo de bandeja	Ruteado flexible ME
Variante	Cajas FTTx de Interior/Exterior
