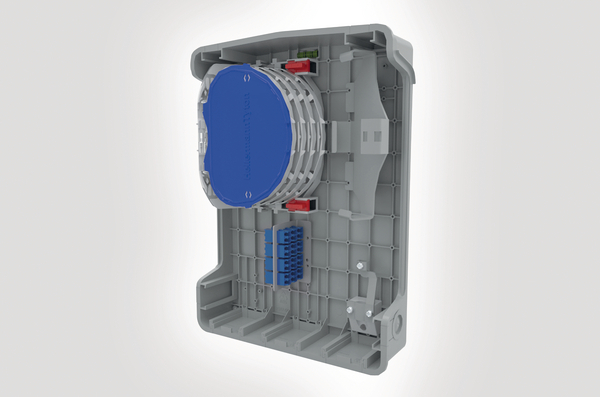

MDU S3 con bandejas SE-IR,Cesta de almacenamiento de fibra y Adaptadores y Divisores LC/PC Duplex
Núm. Artíc. 857-01492
| MDU-S3-BWX-CP12L31:8
|
Detalles
- Máximo 48 empalmes de fibra
- 24 conexiones LC/PC
- Sistema de gestión de fibra acodada de 250µm IR con provisión para 3 divisores 1:8 LC/PC PLC
- 4 bandejas SE-IR con puentes de empalme 3A
- 3 puertos de entrada/salida
- Cesta de almacenamiento de fibra
- Anclaje modulo de sistema
- Nivel de burbuja incorporado
- IP54/IK08
- Estable a los rayos UV
- Clasificación V0
Solicite su oferta individual ahora
Solicitar Presupuesto
Más productos de la gama:
| Aplicación | Designed for deployment within the last mile of the FTTx network. This enclosure can be used within a Point to Point (P2P) or Point to Multi Point (P2MP) with the addition of PLC splitters, connectorised or bare end, pigtails and adaptors. |
| Capacidad de Empalmes | 48 |
| Capacidad del Adaptador | 12 |
| Categoría de productos | Cajas Serie S3 MDU/MBU |
| Color | Gris RAL 7035 (7035) |
| Color de Conector | Azul (BU) |
| Contenido |
Caja S3 Sistema de gestión de fibra IR de 250 µm 4 bandejas SE-IR con puentes de empalme 3A Adaptador de placa 12 adaptadores LC/PC Duplex 3 divisores 1:8 Extremo Desnudo a LC/PC 3 x puertos de entrada/salida Cesta de almacenamiento de fibra Anclaje de cables Nivel de burbuja incorporado Recolector de fibra Kit de montaje en pared Funda helcoidal rojo y verde (2M) |
| Contenido | 1Pza |
| Descripción Corta | MDU S3 con bandejas SE-IR,Cesta de almacenamiento de fibra y Adaptadores y Divisores LC/PC Duplex |
| Descripción Técnica | La caja S3 está configurada con el sistema de administración IR HellermannTyton de 250 µm. El sistema de administración tiene capacidad para 4 bandejas SE-IR que brindan un máximo de 48 empalmes de fibra 3 A y 3divisores 1:8 Extremo Desnudo a LC/PC. La posición del sistema de administración de fibra permite un fácil acceso para el ruteado de la fibra a las bandejas. Las bandejas y los módulos de enrutamiento de fibra óptica son blancos, lo que facilita ver el color de los elementos de fibra a medida que se rutean a través del sistema de retención de ranuras de fibra. guíe los elementos de fibra hacia el sistema IR; la almohadilla de espuma del retenedor está parcialmente cortada para acomodar una variedad de fibras. Todas las cubierta del sistema IR son de color azul, identificándolas como piezas removibles que permiten el acceso a la fibra, el bloque de retención de fibra y los clips de retención de la bandeja son de color rojo para ayudar en la identificación por si se caen. Una placa de conexión del adaptador LC Duplex está equipada con 12 adaptadores LC/PC duplex y 24 salidas de 3 divisores 1:8 PLC para proporcionar 24 puntos de conexión al cliente. Los divisores PLC se encaminan a las bandejas de gestión de fibra para empalmarlos con la fibra entrante. Se ha instalado una cesta de almacenamiento de fibra se encuentra en el lado izquierdo de la caja. La caja mide 340 x 247 x 76 mm (alto x ancho x profundidad) y está fabricada en ABS (acrilonitrilo butadieno estireno) gris claro (RAL 7035), estable a los rayos UV y tiene una clasificación IP54, IK08 y V0. Diseñada con 7 puertos de entrada/salida, 3 en la parte inferior, 2 en la parte superior y 1 en cada lado, cada puerto acomodará un prensaestopas de 20 mm. Una posición insertada de 100 x 25 mm en la cubierta frontal permite moldear el logotipo del cliente en la caja. |
| Familia de productos | Cajas de Fibra Optica Exterior/Interior |
| GLOBAL PART DESCRIPTION | MDU-S3-BWX-CP12L31:8 |
| Material | Acrilonitrilo Butadeno Estireno (ABS) |
| Nº de Puertos | 7 |
| Número de bandejas | 4 |
| Tipo | MDU-S3-BWX-CP12L31:8 |
| Tipo de Conector | LC |
| Tipo de bandeja | Ruteado integrado SE, 250µm |
| Variante | Cajas FTTx de Interior/Exterior |
