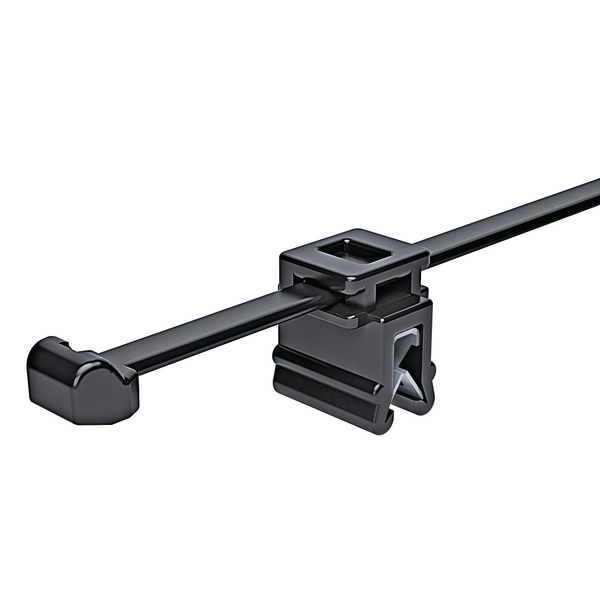

Brida con fijación para perfiles, dentado externo, ∅4.0-45.0mm, negro, 500Pzas
Núm. Artíc. 156-00570 | T50ROSEC4A-PA66W-BK | Detalles

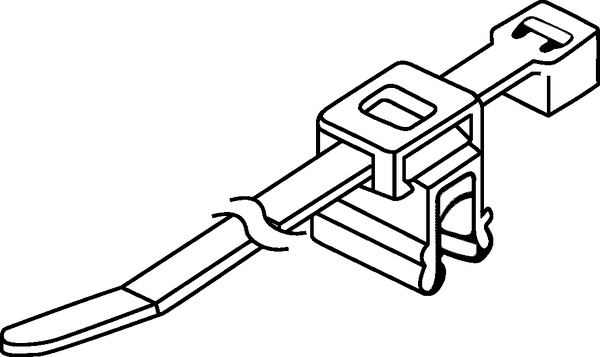

Pre-ensamblada de 2 piezas, bridas y fijación a perfil
El cabezal de la brida puede ser movido después de instalar
EC9, EC10, EC21 y EC22 son para un diámetro de atado mínimo de 1mm
Para perfiles de 1 - 3 mm

Añadir a “Mis descargas”

Solicite su oferta individual ahora

Solicitar Presupuesto

Encuentre un distribuidor cerca de usted

Descarga CAD-Download

Más productos de la gama:

Bridas de fijación para perfil en 2 piezas >

Base de Datos

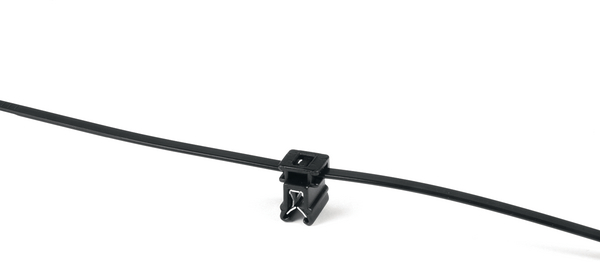

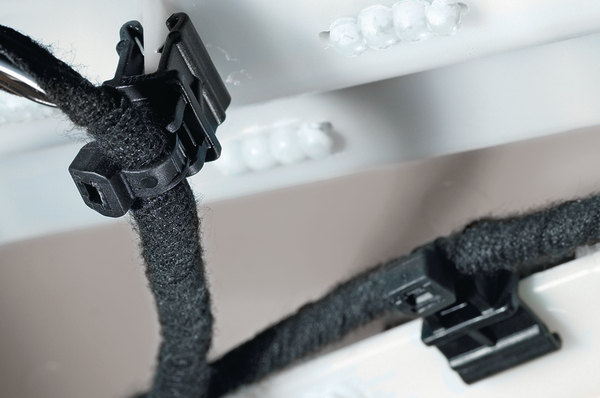

Aplicación	Estas Bridas con Clips de Perfil ensamblados son ideales para el uso donde los agujeros no son posibles, o donde existan problemas de temperatura para los adhesivos. Estas fijaciones para cable son muy comunes en la industria de la Automoción, construcción de Tableros o Cuadros Eléctricos y Cableados en General.
Cantidad por	Bolsa
Categorías de productos	Bridas de fijación para perfil en 2 piezas
Cierre Reutilizable (Si/No)	No
Color	Negro (BK)
Contenido	500Pzas

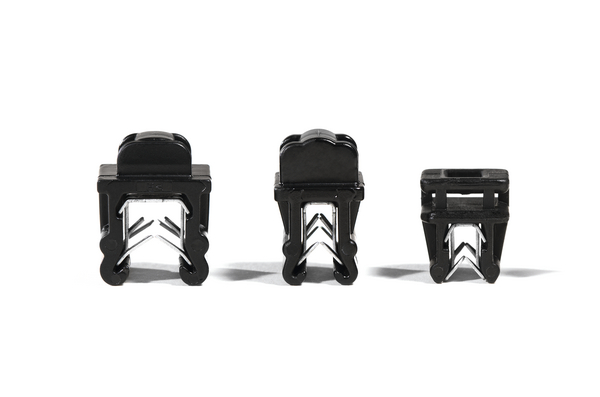

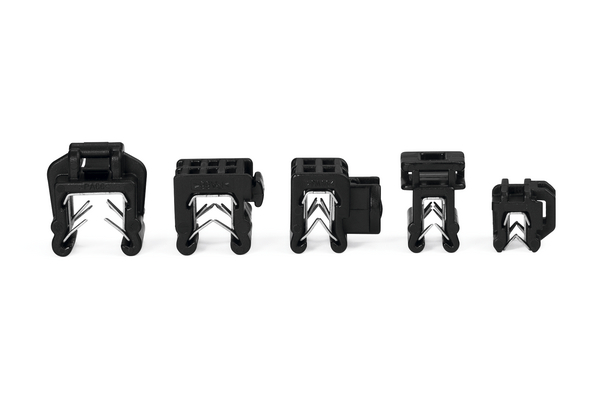

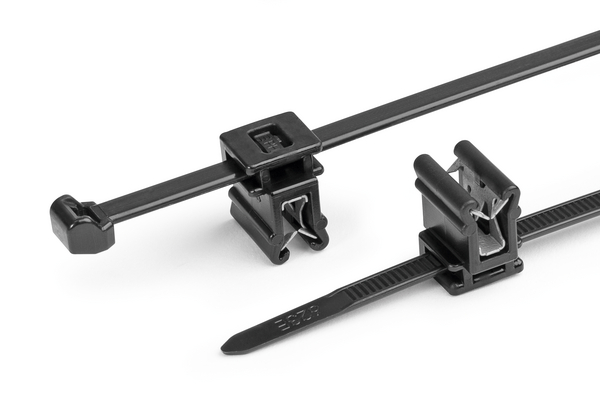

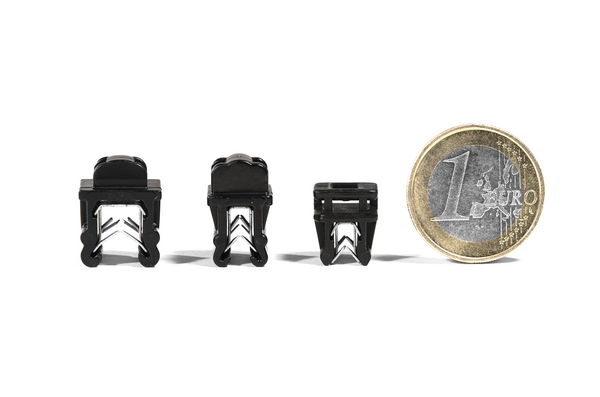

Descripción	Disponibles con bridas de dentado«interior» o «exterior», estos ensamblajes de dos piezas simplemente se introducen en un pefil con espesores de 1,0 a 3,0 mm. La gran fuerza de retención se deben al inserto metálico integrado. Existen diferentes variantes de EdgeClip. Una versión permite que los cables discurran paralelos al perfil, mientras que otra permite la instalación a 90 grados con respecto al perfil. El clip se coloca simplemente con la mano y se sujeta firmemente mediante el inserto metálico integrado. No es necesario ningún taladro de fijación. En combinación con bridas de dentado exterior (OS), especialmente diseñadas para proteger los cables de las rozaduras y el desgaste, la familia EdgeClip ofrece una excelente solución de fijación.
Descripción Corta	Brida de Fijación 200x4.6 mm, negro
Familia de productos	1,0 - 3,0 mm, fijación arriba
GLOBAL PART DESCRIPTION	T50ROSEC4A-PA66W-BK
Herr. Aplic.	ProCut 9 no battery, MK3PNSP2, EVOcut, MK7P, MK10-SB, MK20, EVO7, EVO7SP, EVO7i, EVO7iSP, EVO9, EVO9SP, EVO9i, EVO9iSP
Identificación de la Posición del Disco	ninguno
Material	Poliamida 6.6, UV-estabilizada (PA66W)
Método de Fijación	Clip de perfil, superior, ensamblado, 2 piezas
Tipo	T50ROSEC4A
Variante	Dentado Externo

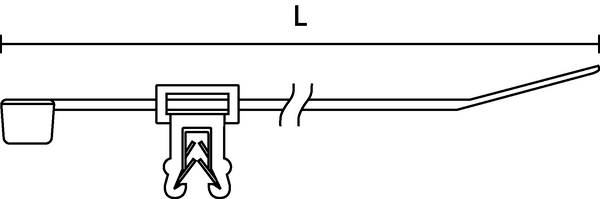

Dimensiones de Producto


Alt. (H)	1.3mm
Alt. (H2)	16.0mm
Ancho (W)	4.6mm
Ancho (W2)	14.0mm
Apli. Ø max.	45.0mm
Apli. ∅ min.	4.0mm
Diámetro de Aplicación (mm)	4.0-45.0mm
Esp.Chapa Max.	1.0 - 3.0mm
Espesor (T)	1.2mm
Espesor de Chapa (mm)	1 - 3 mm
Long. (L)	200mm
Long. (L2)	11.5mm
Mín.F. Tensión	225N
Peso con embalaje	0.0029kg

Descarga

Aprobaciones y Especificaciones

Certificación para Logos de UNS
ELV conform. (Art 4-2)	Si
Flamabilidad	UL94 V2
Libre de Halógenos	Si
Productos Peligrosos	No
ROHS Conforme (Art. 4-1)	Si
Temp. Trabajo - °C	-40 °C a +85 °C, (+105 °C, 500 h)

Embalaje y Logística


Código EAN/ GTIN	4031026328874
Número Aduanero	39269097
PL1 Altura Embalaje	0.05m
PL1 Anchura Embalaje	0.31m
PL1 Cantidad	500
PL1 Largo Embalaje	0.12m
PL1 Peso con embalaje (bruto)	1.486664kg
PL1 Tipo	Bolsa
PL1 Volumen Embalaje	0.00186m³
PL3 Altura Embalaje	0.368m
PL3 Anchura Embalaje	0.386m
PL3 Cantidad	4000
PL3 Largo Embalaje	0.584m
PL3 Peso con embalaje (bruto)	12.713312kg
PL3 Tipo	Caja
PL3 Volumen Embalaje	0.083m³
PL4 Altura Embalaje	1.248m
PL4 Anchura Embalaje	0.8m
PL4 Cantidad	48000
PL4 Largo Embalaje	1.2m
PL4 Peso con embalaje (bruto)	173.592kg
PL4 Volumen Embalaje	1.198m³
PL4_Type	Palet
País de Origen	DE
