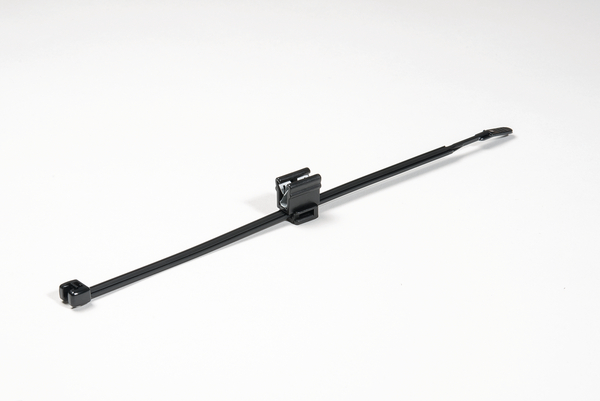

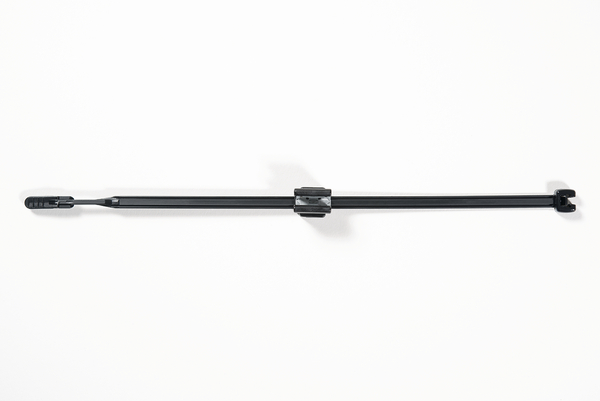

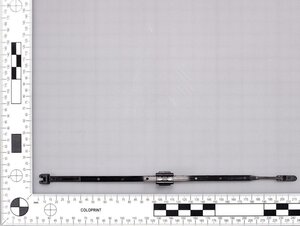

Brida con fijación para perfiles, dentado interno, ∅6.0-45.0mm, negro, 50Pzas
Núm. Artíc. 156-01086 | Q50REC4B-PA66W-BK | Detalles

Q50REC4B, Q-tie con Clip de Perfil para 1-3 mm Fijación Arriba.

Producto no disponible.

Para más información contacte con nuestro equipo de ventas.

Pre-ensamblada de 2 piezas, bridas Q-tie y Clips de perfil
Un complemento perfecto dentro de nuestr familia Serie Q
Único e innovador diseo de brida con cabezal abierto
Solución que ahorra costes dado su rápida y sencilla instalación
Con Q-tie salva más de un 25% en tiempo de instalación
El cabezal de la brida puede ser movido después de instalar
Para perfiles de 1 - 3mm

Añadir a “Mis descargas”

Solicite su oferta individual ahora

Solicitar Presupuesto

Encuentre un distribuidor cerca de usted

Descarga CAD-Download

Más productos de la gama:

Bridas de fijación para perfil en 2 piezas >

Contenido

Q50R 109-00076
Bridas de Cabeza Abierta
En “Mis descargas” Añadir a “Mis descargas”

Para utilizar esta función, inicia sesión o regístrate.
Inicia sesión / Regístrate

Base de Datos

Aplicación	Estas Bridas con Clips de Perfil ensamblados son ideales para el uso donde los agujeros no son posibles, o donde existan problemas de temperatura para los adhesivos. Estas fijaciones para cable son muy comunes en la industria de la Automoción, construcción de Tableros o Cuadros Eléctricos y Cableados en General.
Cantidad por	Bolsa
Categoría de productos	Bridas de fijación para perfil en 2 piezas
Cierre Reutilizable (Si/No)	No
Color	Negro (BK)
Contenido	50Pzas
Descripción	Disponibles con bridas de dentados interno o externo, estas bridas ensambladas de dos piezas simplemente se presionan sobre un borde/perfil con espesores de entre 1,0 a 3,0 mm. Las altas fuerzas de «extracción» se deben al inserto metálico integrado. Existen diferentes variaciones de Clips de Perfil disponibles. Una versión permite que los cables ruteen paralelos al borde, mientras que otra permite la instalación a 90 grados del borde. El clip se puede aplicar con la mano y el inserto metálico sujeta firmemente en su lugar. No es necesario un orificio de fijación. En combinación con bridas de dentado exterior (OS), especialmente diseñados para proteger los cables de roces y desgastes, la familia Clips de Perfil ofrece una excelente solución de sujeción.
Descripción Corta	Bridas con Fijación para Perfil en 2 Piezas, de 1 a 3 mm, Fijación por Encima, 200x4.6, UV-Negro
Familia de productos	1,0 - 3,0 mm, fijación arriba
GLOBAL PART DESCRIPTION	Q50REC4B-PA66W-BK
Identificación de la Posición del Disco	ninguno
Material	Poliamida 6.6, UV-estabilizada (PA66W)
Método de Fijación	Clip de perfil, superior, ensamblado, 2 piezas
Tipo	Q50REC4B
Variante	Dentado Interno

Dimensiones de Producto

Alt. (H)	1.5mm
Alt. (H2)	16.0mm
Ancho (W)	4.7mm
Ancho (W2)	11.5mm
Apli. Ø max.	45.0mm
Apli. ∅ min.	6.0mm
Diámetro de Aplicación (mm)	6.0-45.0mm
Esp.Chapa	3.0mm
Espesor (T)	1.5mm
Espesor de Chapa (mm)	1 - 3 mm
Long. (L)	210.0mm
Long. (L2)	14.0mm
Mín.F. Tensión	220N
Peso con embalaje	0.003062kg

Descarga

Aprobaciones y Especificaciones

Certificación para Logos de UNS
ELV conform. (Art 4-2)	Si
Libre de Halógenos	Si
Productos Peligrosos	No
ROHS Conforme (Art. 4-1)	Si
Temp. Trabajo - °C	-40 °C a +85 °C

Embalaje y Logística


Código EAN/ GTIN	4031026462783
Número Aduanero	39269097
PL1 Altura Embalaje	0.04m
PL1 Anchura Embalaje	0.25m

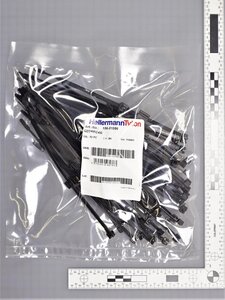

PL1 Cantidad	50
PL1 Largo Embalaje	0.275m
PL1 Peso con embalaje (bruto)	0.164344kg
PL1 Tipo	Bolsa
PL1 Volumen Embalaje	0.00275m³
PL3 Altura Embalaje	0.204m
PL3 Anchura Embalaje	0.398m
PL3 Cantidad	1500
PL3 Largo Embalaje	0.591m
PL3 Peso con embalaje (bruto)	5.58032kg
PL3 Tipo	Caja
PL3 Volumen Embalaje	0.048m³
PL4 Altura Embalaje	1.164m
PL4 Anchura Embalaje	0.8m
PL4 Cantidad	30000
PL4 Largo Embalaje	1.2m
PL4 Peso con embalaje (bruto)	132.46kg
PL4 Volumen Embalaje	1.117m³
PL4_Type	Palet
País de Origen	DE
