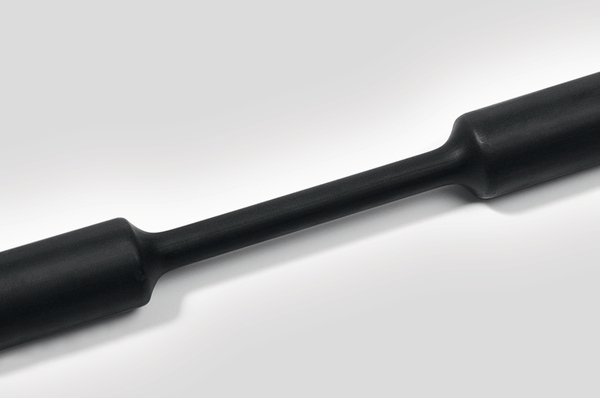

Tubo Termoretráctil Flexible 2:1 76,2/38,1 negro
Núm. Artíc. 309-17600 | TF21-76.0/38.0-PO-X-BK | Detalles

Los tubos termorretráctiles de poliolefina resisten la mayoría de los aceites, productos químicos y fluidos comunes.

Tubo termoretráctil de poliolefina de pared fina y flexible
De rápida y baja temperatura de contracción
Cumple una gran variedad de certificaciones industriales
Amplia gama de medidas y colores
Con retardante de llama y UL-224 VW1

Añadir a “Mis descargas”

Solicite su oferta individual ahora

Solicitar Presupuesto

Encuentre un distribuidor cerca de usted

Descarga Ficha técnica

Más productos de la gama:

Tubo Termoretráctil 2:1, Flexible y en Colores >

Base de Datos

Aplicación	TF21 es muy versátil para una gran cantidad de sectores, usado normalmente como marcador, aislamiento, anti-corrosión, protección mecánica...etc.
Cantidad por	Rollo
Categoría de productos	Tubo Termoretráctil 2:1, Flexible y en Colores
Color	Negro (BK)
Comportamiento a baja temperatura	no se agrieta
Comportamiento al Choque Térmico	no refractivo, no fluye, no gotea
Con Adhesivo Interno (Si/No)	No
Contenido	30m
Contracción	2:1
Descripción Corta	Tubo Termoretráctil Flexible 2:1 76,2/38,1 negro
Elongación por envejecimiento térmico (%)	420%
Familia de productos	TF21
GLOBAL PART DESCRIPTION	TF21-76.0/38.0-PO-X-BK
Imprimible	No
Material	Poliolefina, cross linked (PO-X)
Medida (pulg)	3"
Método de prueba de envejecimiento por calor	SAE-AS23053
Método de prueba de prueba de baja temperatura	SAE-AS23053
Prueba de envejecimiento por calor	168h/175°C
Test Choque Térmico	4h/250°C
Tipo	TF21-76.0/38.0
Variante	Pared Fina

Dimensiones de Producto


Cambio Longitudinal (desp. contraer)	+/-5%
Contr. ∅ (d) max.	38.1mm
Diámetro D Contraído (pulg)	1.5"
Diámetro D Suministrado (pulg)	3.0"
Nominal ∅ (pulg)	3"
Pared (WT)	1.27mm
Peso con embalaje	0.222kg
∅ Nominal	76mm
∅ Sumin. (D)	76.2mm

Descarga

Aprobaciones y Especificaciones

Absorción de Agua	0.25%
Auto-estinguible (Si/No)	Si
Certificación	ANSI/UL 224, C22.2 no. 198.1-99, JAR/FAR 25.853
Certificación para Logos de UNS
Certificado CSA	Si
ELV conform. (Art 4-2)	Si
Elongación a la Rotura	400%
Flamabilidad	UL224 VW1
Fuerza de Tensión	14MPa
Libre de Halógenos	No
Método de prueba de alargamiento en rotura	ASTM D638
Método de prueba de resistencia a la tracción	ASTM D638
Productos Peligrosos	No
ROHS Conforme (Art. 4-1)	Si
Rigidez Dieléctrica	30kV/mm
Temp. Mín. Contracción - °C	+90 °C
Temp. Trabajo - °C	-55 °C a +135 °C
UL OCD link	Link
UL Reconocido	Si
UL Reconocido	No
UL-File Número	E143529
Volumen Resistivo	10¹⁴ Ω cm

Embalaje y Logística


Código EAN/ GTIN	4031026222769
Largo Rollo	30.0m
Número Aduanero	39173200
PL1 Altura Embalaje	0.24m
PL1 Anchura Embalaje	0.39m
PL1 Cantidad	30
PL1 Largo Embalaje	0.39m
PL1 Peso con embalaje (bruto)	6.66kg
PL1 Tipo	Rollo
PL1 Volumen Embalaje	0.0365m³
PL3 Altura Embalaje	0.265m
PL3 Anchura Embalaje	0.4m
PL3 Cantidad	30
PL3 Largo Embalaje	0.4m
PL3 Peso con embalaje (bruto)	7.0kg
PL3 Tipo	Caja de Cartón
PL3 Volumen Embalaje	0.0424m³
PL4 Altura Embalaje	1.204m
PL4 Anchura Embalaje	0.8m
PL4 Cantidad	720
PL4 Largo Embalaje	1.2m
PL4 Peso con embalaje (bruto)	189.0kg
PL4 Volumen Embalaje	1.156m³
PL4_Type	Palet
País de Origen	JP

Más Información

ETIM 8.0 Key	EC000217
ETIM 9.0 Key	EC000217
UNSPSC Key	39121723

Calculators

Herramienta Calculador para Tubos Termoretráctiles

Herramienta Calculador para Tubos Termoretráctiles

para TF21-76.0/38.0 - Núm. Artíc.: 309-17600
Para seleccionar la medida de tubo termoretráctil correcta es muy importante considerar la regla del "80:20". El tubo termoretractil debe contraer como mínimo un 20% y un máximo de un 80% de su rango total de contracción.
¿Acorde a que especificación le gustaría chequear si el producto seleccionado es adecuado para su aplicación?

diámetro

Por favor ponga el diámetro menor y/o mayor de lo que se va a aislar.

Min mm Max mm

sección

Por favor ponga el diámetro exterior menor y/o mayor del objeto a ser cubierto.

Min mm² Max mm²

perímetro

Por favor ponga el diámetro exterior menor y/o mayor del objeto a ser cubierto.

Min mm Max mm
Calculador de Espesores

Calculador de Espesores

para TF21-76.0/38.0 - Núm. Artíc.: 309-17600

Dependiendo de las dimensiones de lo que se va a aislar cuando el tubo termoretráctil se contrae, el diámetro y el espesor de la pared cambian. Esta herramienta tiene como objetivo ofrecer un espesor de pared teórico para esta situación.Por favor, ponga el diámetro exterior del objeto a cubrir

Diámetro exterior del objeto (A)

mm

Diámetro interno del tubo después de contraer (B)

mm

Espesor de pared - totalmente contraído - (C)

mm
