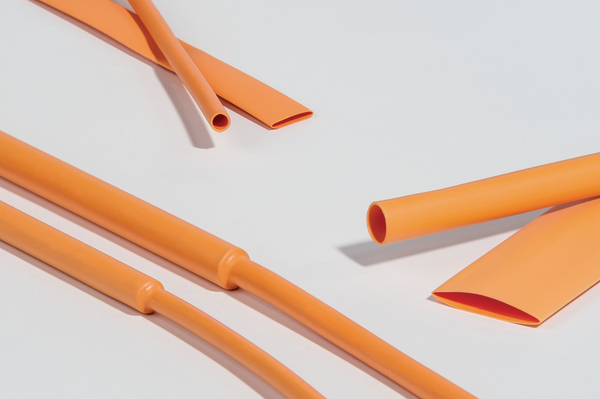

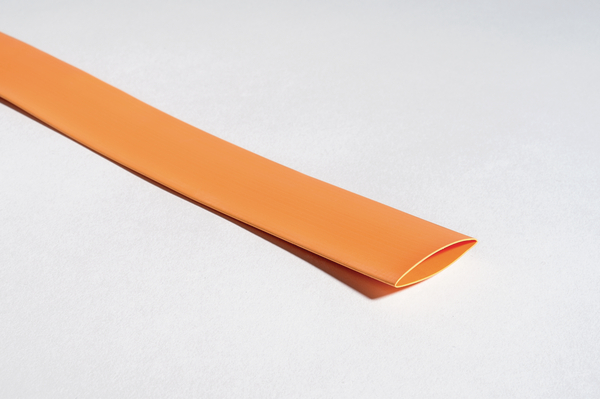

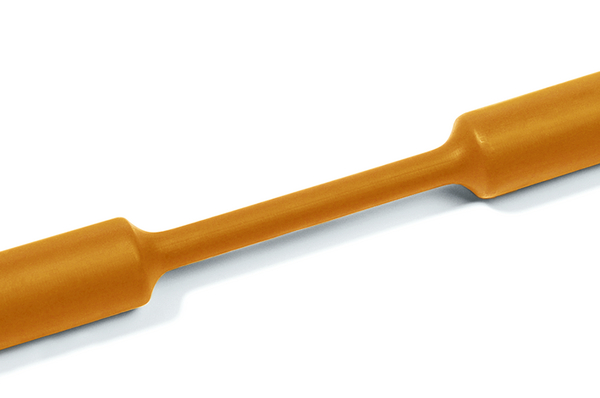

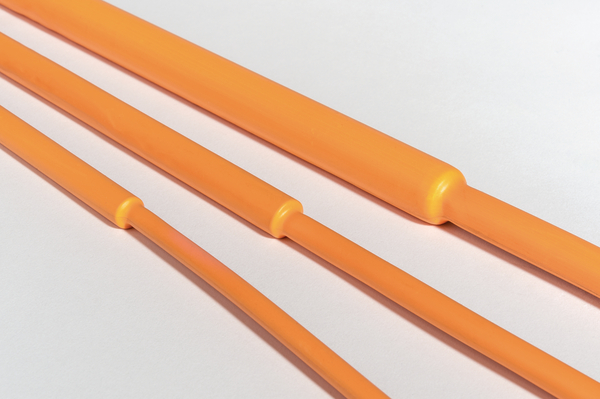

Tubo Termoretráctil Flexible 2:1 19,0/9,5 naranja
Núm. Artíc. 309-21903 | TF21-19.1/9.5-PO-X-OG | Detalles

Los tubos termorretráctiles de poliolefina resisten la mayoría de los aceites, productos químicos y fluidos comunes.

Tubo termoretráctil de poliolefina de pared fina y flexible
De rápida y baja temperatura de contracción
Cumple una gran variedad de certificaciones industriales
Amplia gama de medidas y colores
Con retardante de llama y UL-224 VW1

Añadir a “Mis descargas”

Solicite su oferta individual ahora

Solicitar Presupuesto

Encuentre un distribuidor cerca de usted

Descarga Ficha técnica

Más productos de la gama:

Tubo Termoretráctil 2:1, Flexible y en Colores >

Base de Datos

Aplicación	TF21 es muy versátil para una gran cantidad de sectores, usado normalmente como marcador, aislamiento, anti-corrosión, protección mecánica...etc.
Cantidad por	m
Categoría de productos	Tubo Termoretráctil 2:1, Flexible y en Colores
Color	Naranja (OG), Alta Tensión (HV)
Comportamiento a baja temperatura	no se agrieta
Comportamiento al Choque Térmico	no refractivo, no fluye, no gotea
Con Adhesivo Interno (Si/No)	No
Contenido	25m
Contracción	2:1
Descripción Corta	Tubo Termoretráctil Flexible 2:1 19,0/9,5 naranja
Elongación por envejecimiento térmico (%)	420%
Familia de productos	TF21
GLOBAL PART DESCRIPTION	TF21-19.1/9.5-PO-X-OG
Imprimible	No
Material	Poliolefina, cross linked (PO-X)
Medida	19.1 mm
Medida (pulg)	3/4"
Método de prueba de envejecimiento por calor	SAE-AS23053
Método de prueba de prueba de baja temperatura	SAE-AS23053
Prueba de envejecimiento por calor	168h/175°C
Test Choque Térmico	4h/250°C
Tipo	TF21-19.1/9.5
Variante	Pared Fina

Dimensiones de Producto


Cambio Longitudinal (desp. contraer)	+/-5%
Contr. ∅ (d) max.	9.5mm
Diámetro D Contraído (pulg)	0.37"
Diámetro D Suministrado (pulg)	0.75"
Pared (WT)	0.76mm
Pared (WT) (pulg)	0.029"
Peso con embalaje	0.045kg
∅ Sumin. (D)	19.1mm

Descarga

Aprobaciones y Especificaciones

Absorción de Agua	0.25%
Auto-estinguible (Si/No)	Si
Certificación	ANSI/UL 224, JAR/FAR 25.853
Certificación para Logos de UNS
Certificado CE	No
Certificado CSA	No
ELV conform. (Art 4-2)	Si
Elongación a la Rotura	400 %
Estabilizado UV (Si/No)	No
Flamabilidad	ASTM D876
Fuerza de Tensión	14MPa
Libre de Halógenos	No
Método de prueba de alargamiento en rotura	ASTM D638
Método de prueba de resistencia a la tracción	ASTM D638
Productos Peligrosos	No
ROHS Conforme (Art. 4-1)	Si
Rigidez Dieléctrica	30kV/mm
Temp. Mín. Contracción - °C	+90 °C
Temp. Trabajo - °C	-55 °C a +135 °C
UL Listado	No
UL Listado	No
UL OCD link	Link
UL Reconocido	Si
UL Reconocido	No
UL-File Número	E143529
Volumen Resistivo	10¹⁴ Ω cm

Embalaje y Logística


Código EAN/ GTIN	4031026239460
Largo Rollo	25.0m
Long.Carr. (pulg)	82.0ft
Número Aduanero	39173200
PL1 Altura Embalaje	0.4m
PL1 Anchura Embalaje	0.54m
PL1 Cantidad	25
PL1 Largo Embalaje	0.4m
PL1 Peso con embalaje (bruto)	1.125kg
PL1 Tipo	Rollo
PL1 Volumen Embalaje	0.0864m³
País de Origen	JP

Más Información

ETIM 8.0 Key	EC000217
ETIM 9.0 Key	EC000217
UNSPSC Key	39121723

Calculators

Herramienta Calculador para Tubos Termoretráctiles

Herramienta Calculador para Tubos Termoretráctiles

para TF21-19.1/9.5 - Núm. Artíc.: 309-21903
Para seleccionar la medida de tubo termoretráctil correcta es muy importante considerar la regla del "80:20". El tubo termoretractil debe contraer como mínimo un 20% y un máximo de un 80% de su rango total de contracción.
¿Acorde a que especificación le gustaría chequear si el producto seleccionado es adecuado para su aplicación?

diámetro

Por favor ponga el diámetro menor y/o mayor de lo que se va a aislar.

Min mm Max mm

sección

Por favor ponga el diámetro exterior menor y/o mayor del objeto a ser cubierto.

Min mm² Max mm²

perímetro

Por favor ponga el diámetro exterior menor y/o mayor del objeto a ser cubierto.

Min mm Max mm
Calculador de Espesores

Calculador de Espesores

para TF21-19.1/9.5 - Núm. Artíc.: 309-21903

Dependiendo de las dimensiones de lo que se va a aislar cuando el tubo termoretráctil se contrae, el diámetro y el espesor de la pared cambian. Esta herramienta tiene como objetivo ofrecer un espesor de pared teórico para esta situación.Por favor, ponga el diámetro exterior del objeto a cubrir

Diámetro exterior del objeto (A)

mm

Diámetro interno del tubo después de contraer (B)

mm

Espesor de pared - totalmente contraído - (C)

mm
