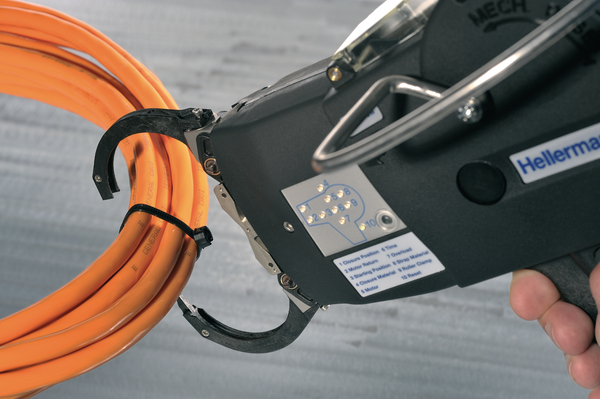

Sistema automático de amarre de cables ATS3080
Núm. Artíc. 102-00000 | ATS3080-MET/PL-BK | Detalles

Producto no disponible.

Producto Alternativo Disponible

Presione click para producto alternativo ATS_flex - 102-60000.

Compara este producto con su producto alternativo.

Sistema de atado de accionamiento eléctrico (Necesiario Power pack 3080)

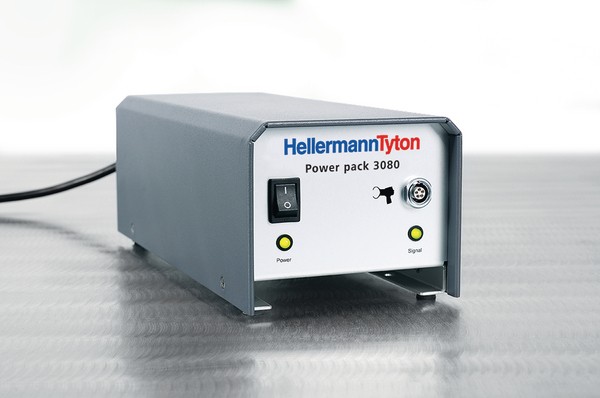

Power pack 3080 (fuente de alimentación) - Entrada 100-230 V c.a., 3A, 50/60Hz; Salida: 48 V c.c. max 100W
Alta calidad de atados, sin dejar residuos y corte hasta Ø 100 mm, con corte a ras de la cabeza (sin rebabas)

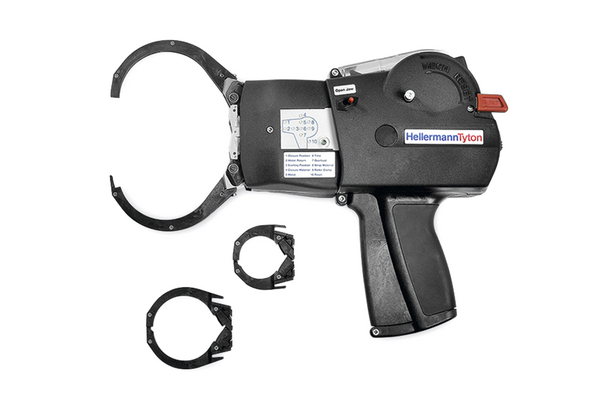

3 mordazas de diferentes diámetros incluidas - 30, 50, 80 mm
Mordazas de 100 mm disponible como Kit de modificación, bajo pedido
Ciclo corto de 1,1-2,4 segundos, dependiendo del diámetro del atado
Posibilidad de integración en Banco 3080 y Colgador 3080

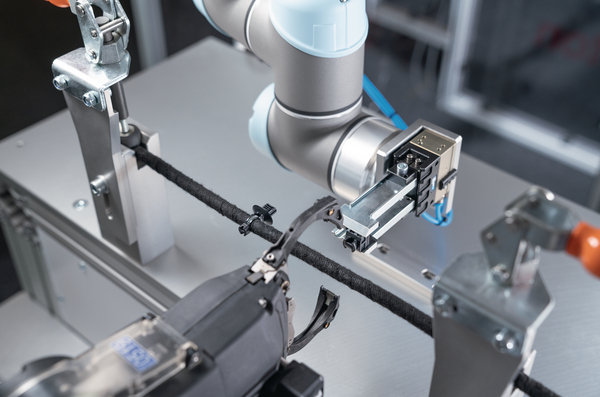

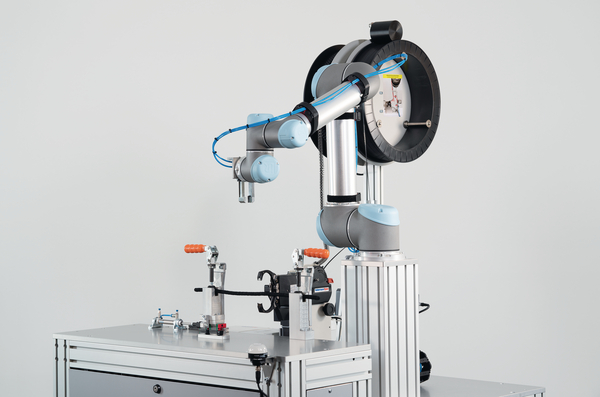

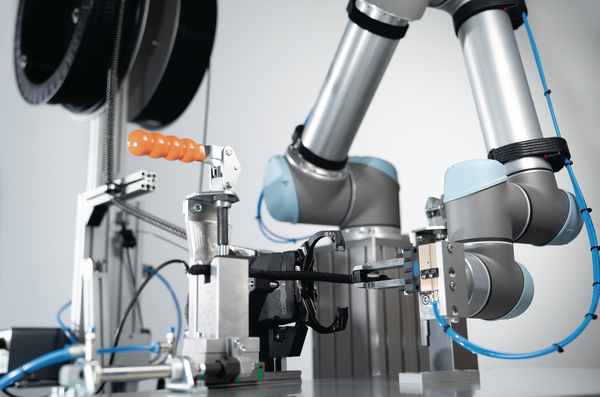

Posibilidad de integración en líneas de producción totalmente automatizadas
Fijaciones para cableado mediante mordazas especiales de Ø 50 mm

Añadir a “Mis descargas”

Solicite su oferta individual ahora

Solicitar Presupuesto

Encuentre un distribuidor cerca de usted

Descarga

Más productos de la gama:

Embridados Sin Residuos hasta Ø 100 mm >

Base de Datos

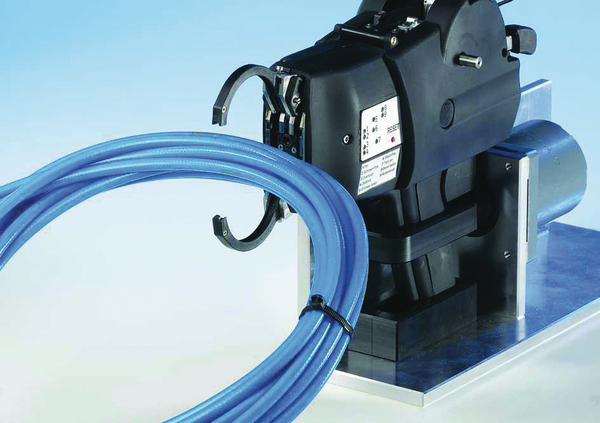

Aplicación	La Autotool 3080 (ATS3080) es un sistema automático de embridado que ha sido desarrollado para acelerar el proceso de atado sin dejar restos. La ventaja de tener 3 mordazas intercambiables, pemiten a la Autotool System 3080 adaptarse a difernetes diámetros de atado, hasta 80 mm de Ø. Disponible un Kit de modificación para usar mordazas de 100 mm (a parte y bajo pedido). Junto al Banco 3080 o el Colgador 3080, la Autotool System 3080 está disponible de actuar en aplicaciones fijas como flexibles. También tiene la posibilidad de integrarse totalmente en lineas automáticas de producción. Existen unas mordazas especiales para adaptar fijaciones en sistemas automatizados.

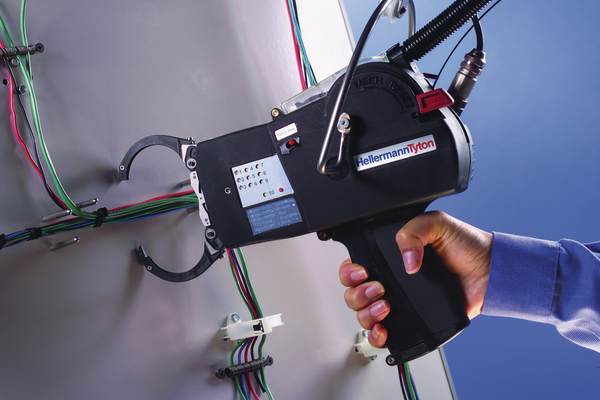

Accesorio de cableado HH20	Levanta el cableado del tablero a la altura óptima, permitiendo al operario eliminar el tener que sostener también el cableado al aplicar las bridas.
Banco	Herramineta y portarollos incluído pedal
Cantidad por	Maleta
Categoría de productos	Embridados Sin Residuos hasta Ø 100 mm

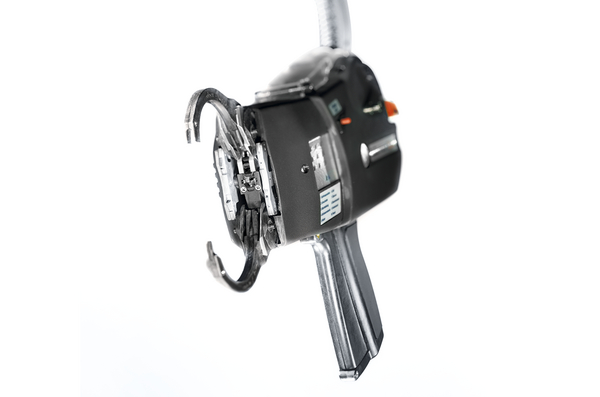

Colgador	Accesorio de trabajo en Suspensión con portarollos, incluído pedal
Color	Negro (BK)
Contenido	1Pza
Descripción	Sistema Autotool 3080
Descripción	ATS3080
Descripción Corta	Sistema automático de amarre de cables ATS3080
Espesor de Brida Max.	1.2mm
Familia de productos	Sistema Autotool 3080 (ATS3080)
GLOBAL PART DESCRIPTION	ATS3080-MET/PL-BK
Herramienta Adecuada para Bridas (material)	Plástico
Material	Metal (MET), Plástico (PL)
Método de Aplicación	Pesto fijo o móvil
Operación	eléctrica
Para Brida con Ancho	4.5 - 4.5mm
Para Bridas	ATS3080
Propiedad de la Herramienta	Corte automático
Tipo	ATS3080
Unidad de Fuente de Alimentación	Electricidad: 230/115 Vac, 50/60 Hz Salida: 48 Vcc, max. 50 W

Dimensiones de Producto

Alt. (H)	248mm
Ancho (W)	113.8mm
Ancho Brida max.	4.5mm
Apli. Ø max.	100.0mm
Apli. ∅ min.	0.0mm
Diámetro de Aplicación (mm)	0.0-100.0mm
Long. (L)	329mm
Peso con embalaje	2.068kg
Tiempo de Ciclo	1,1 y 2,4 segundos según el diámetro de atado
Tipo de Alimentación	Eléctrica
Tipo de Regulación de Tensión	Ajustable

Descarga

Aprobaciones y Especificaciones

CAS nº	7439-92-1, 3896-11-5
Certificación para Logos de UNS
EC nº	231-100-4, 223-445-4
ELV conform. (Art 4-2)	Si
Estabilizado UV (Si/No)	No
Productos Peligrosos	No
ROHS Conforme (Art. 4-1)	Si
Substancia Crítica	Lead in Steel alloy 0.1 0.35 %, Bumetrizole (UV-326) 0.11 %

Embalaje y Logística


Código EAN/ GTIN	4031026215822
Número Aduanero	84672985
PL1 Altura Embalaje	0.145m
PL1 Anchura Embalaje	0.386m
PL1 Cantidad	1
PL1 Largo Embalaje	0.471m
PL1 Peso con embalaje (bruto)	5.168kg
PL1 Tipo	pz
PL1 Volumen Embalaje	0.02636m³
PL3 Altura Embalaje	0.168m
PL3 Anchura Embalaje	0.49m
PL3 Cantidad	1
PL3 Largo Embalaje	0.481m
PL3 Peso con embalaje (bruto)	4.56kg
PL3 Tipo	Caja
PL3 Volumen Embalaje	0.0396m³
PL4 Altura Embalaje	1.152m
PL4 Anchura Embalaje	0.8m
PL4 Cantidad	10
PL4 Largo Embalaje	1.2m
PL4 Peso con embalaje (bruto)	66.6kg
PL4 Volumen Embalaje	1.106m³
PL4_Type	Palet
País de Origen	DE
