MDU S1 with SC SX PC Adaptors
Núm. Artíc. 857-01780 | MDU-S1-03SC12SA1 | Detalles

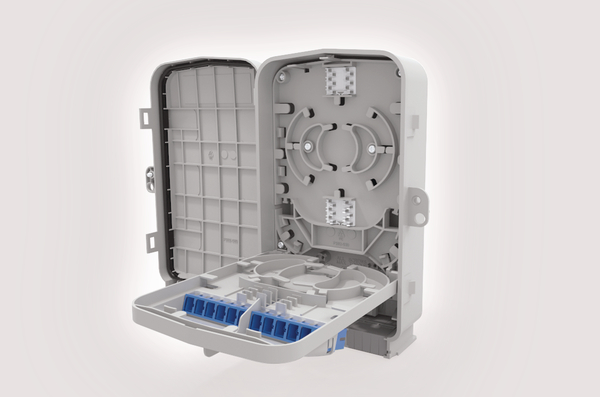

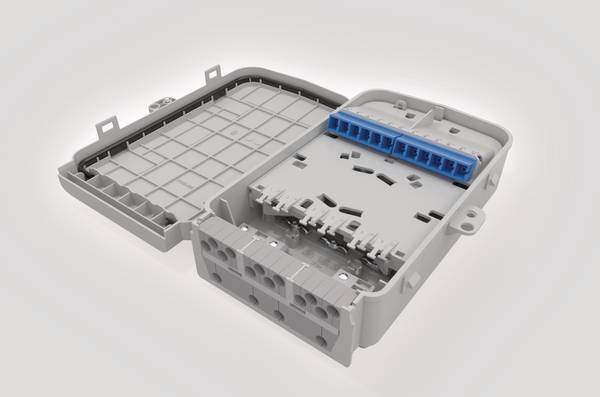

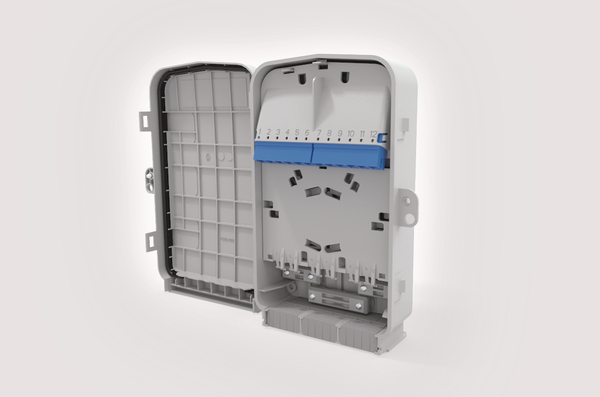

Internal view of the MDU - S1 Enclosure.

Añadir a “Mis descargas”

Solicite su oferta individual ahora

Solicitar Presupuesto

Encuentre un distribuidor cerca de usted

Descarga CAD-Download

Más productos de la gama:

S1 Series MDU/MBU Enclosures >

Base de Datos

Aplicación	Designed for deployment within the last mile of the FTTx network. This enclosure can be used within a Point to Point (P2P) or Point to Multi Point (P2MP) network with the addition of PLC splitters, connectorised or bare end, pigtails and adaptors.
Cantidad por	Caja
Capacidad de Empalmes	24
Categorías de productos	Cajas Serie S1 MDU/MBU
Color	Gris RAL 7035 (7035)
Contenido	1
Descripción Técnica	Carcasa de 241 x 161 x 72 mm (alto x ancho x profundidad) fabricada en ABS (acrilonitrilo butadieno estireno) gris claro (RAL 7035). La caja es estable a los rayos UV con una clasificación IP54, IK08 y V0. La caja tiene una tapa completamente desmontable que también se puede volver a colocar en su posición usando las bisagras a presión que permiten el acceso sin restricciones a todas las áreas de manejo de fibra. La caja tiene 3 áreas de administración separadas para cable entrante, administración de los empalmes y administración de cable de acometida (conexión del cliente). El área de administración de cables entrantes tiene un puerto de entrada que admite aplicaciones tanto en el extremo del cable como en la mitad del tramo con capacidad de almacenamiento de fibra hasta 1,5 m* y el puerto de entrada posee con un kit de pasacable para mantener la clasificación IP55. El área de gestión de empalmes de fibra tiene capacidad para un máximo de 12 x 3A o 24 empalmes ANT y mantiene una gestión positiva de la fibra (radio de curvatura mínimo de 30 mm) en todo momento. La bandeja tiene una instalación cruzada que permite requisitos de enrutamiento alternativos y una capacidad de almacenamiento de fibra de 1,5 m para fibra de 250 µm y 1,0 m para fibra de 900 µm. El área de administración de cables de acometida presenta 12 adaptadores SC o LC Simplex para la conexión a cables de acometida preterminados estándar de la industria y se puede instalar un máximo de 3 divisores PLC (60 mm x 7 mm x 4 mm) en el interior del área de administración. La cubierta del administrador de cables de bajada evita el acceso a los cables de red y al área de empalme y los adaptadores están en ángulo y espaciados para permitir la inspección antes de la conexión. Se proporcionan doce guías de anclaje para asegurar los cables de acometida (diámetro máximo de 8,0 mm) y un pasacables integral mantiene la clasificación IP55
Familia de productos	Cajas de Fibra Optica Exterior/Interior
GLOBAL PART DESCRIPTION	MDU-S1-03SC12SA1
Material	Policarbonato (PC)
Tipo	MDU-S1-03SC12SA1
Tipo de Conector	SC Simplex
∅ Cable (mm)	8mm

Dimensiones de Producto

Alt. (H)	241mm
Ancho (W)	161mm
Largo del Cierre	241.0mm
Prof. (D)	71.6mm

Descarga

Aprobaciones y Especificaciones

Certificado CE	No
Certificado CSA	No
ROHS Conforme (Art. 4-1)	No

Embalaje y Logística

Código EAN/ GTIN	5022660171666
País de Origen	GB

Más Información

ETIM 8.0 Key	EC000000
ETIM 9.0 Key	EC000000
