Forma Termoretráctil para Conector, Estilo VG 136-1-G
Núm. Artíc. 401-36180 | 136-1-G-PO-X-BK | Detalles

135-1-G Sin contraer / Contraída.

Perfil bajo y ligero
Uso típico en cableado aeronáutico
El labio se coloca sobre la carcasa trasera

Añadir a “Mis descargas”

Solicite su oferta individual ahora

Solicitar Presupuesto

Encuentre un distribuidor cerca de usted

Más productos de la gama:

Formas Termoretráctiles para Conector, Estilo VG >

Base de Datos

Aplicación	Formas termorretráctiles para su uso en aplicaciones de aislamiento de cables eléctricos y electrónicos.
Cantidad por	pz
Categoría de productos	Formas Termoretráctiles para Conector, Estilo VG
Color	Negro (BK)
Contenido	1Pza
Descripción Corta	Forma Termoretráctil para Conector, Estilo VG 136-1-G
Familia de productos	Helashrink Serie 130, con labio adaptador, de perfil bajo
GLOBAL PART DESCRIPTION	136-1-G-PO-X-BK
Material	Poliolefina, cross linked (PO-X)
Tipo	136-1-G
Variante	Para enchufar

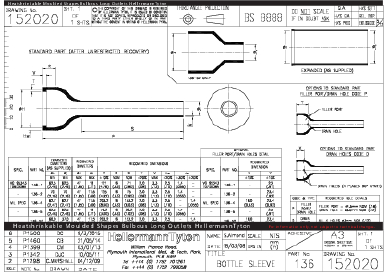

Dimensiones de Producto


Flexibilidad	semi-rígido
HW ± 20 %	2.5mm
JW ± 20 %	1.4mm
JW ± 30 %	1.4mm
P ±10 %	121.0mm
Peso con embalaje	0.01kg
R nom.	16.0mm
R ± 10 %	16.0mm
S nom.	71.0mm
T ± 10 %	2.0mm
T ± 20 %	2.0mm
V max.	3.3mm
V ± 10 %	3.0mm
∅ H max. b	47.0mm
∅H min. a	62.5mm
∅J max. b	18.0mm
∅J min. a	62.5mm

Descarga

Aprobaciones y Especificaciones

Certificación	VG 95343-6
Certificación para Logos de UNS
Design.VG	VG 95343 T06 D 008 A
ELV conform. (Art 4-2)	Si
Flamabilidad	ASTM D635
Fuerza de Tensión	15MPa
Método de prueba de rigidez dieléctrica	ASTM D2671
Número OTAN	5970-01-316-1181
Productos Peligrosos	No
ROHS Conforme (Art. 4-1)	Si
Rigidez Dieléctrica	14kV/mm
Temp. Mín. Contracción - °C	+135 °C
Temp. Trabajo - °C	-75 °C a +150 °C
Vida del Producto	5 años

Embalaje y Logística


Código EAN/ GTIN	5022660635021
Número Aduanero	39174000
PL1 Altura Embalaje	0.065m
PL1 Anchura Embalaje	0.1m
PL1 Cantidad	1
PL1 Largo Embalaje	0.13m
PL1 Peso con embalaje (bruto)	0.010001kg
PL1 Tipo	Bolsa
PL1 Volumen Embalaje	0.00085m³
País de Origen	GB

Más Información

ETIM 8.0 Key	EC002464
ETIM 9.0 Key	EC002464
UNSPSC Key	39121721
