Canales ranurados de PVC 150X100 mm, 2000 mm, Gris
Núm. Artíc. 181-10288 | HTWD-PW-150X100-PVC-GY | Detalles

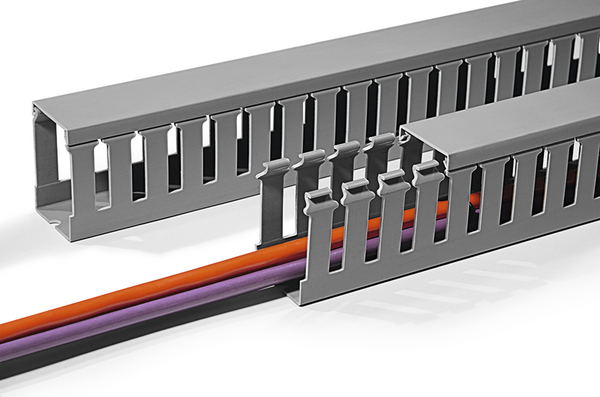

HelaDuct HTWD-PW - canal de ranura ancha.

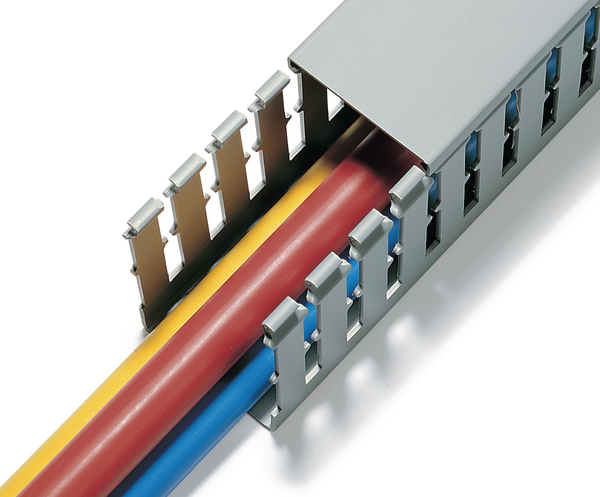

Ranuras anchas adecuadas para cables de gran diámetro
Pestañas anchas que proporcionan un apoyo adicional al cable
Bordes lisos y sin rebaba que protegen al operario de lesiones y daños en los cables

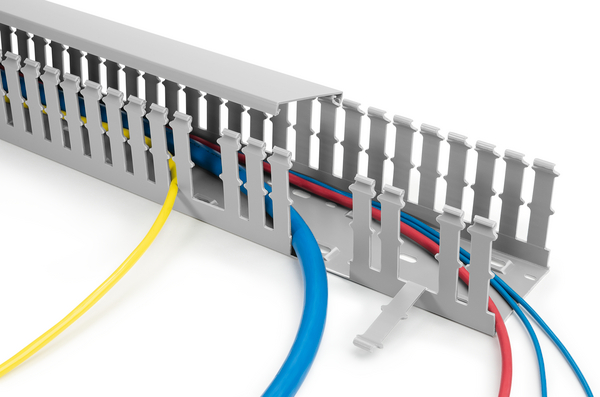

Las pestañas se pueden quitar rápida y fácilmente sin dejar bordes afilados doblando manualmente por la muesca
Además, existe otra zona de corte en la base, para quitar la pared inferior de las pestañas (individualmente o por secciones) sin dejar bordes afilados
Existen puntos de montaje para que de forma sencilla, rápida y segura podamos colocar retenedores de cable y otros accesorios antes de cablear
Los retenedores de cable y accesorios no dejan salientes debajo de la superficie del canal

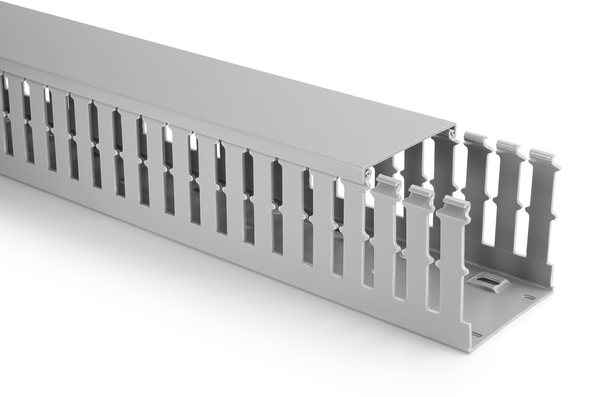

Las tapas son fáciles de montar y quitar, pero manteniéndose con seguridad incluso en una posición vertical y bajo vibración
Las tapas quedan a ras del exterior de las paredes, lo que permite la colocación sin huecos de más canaletas pegadas
Las pestañas poseen unos perfiles de retención adicional (a partir de la altura 80) para evitar que los cables se salgan de las ranuras

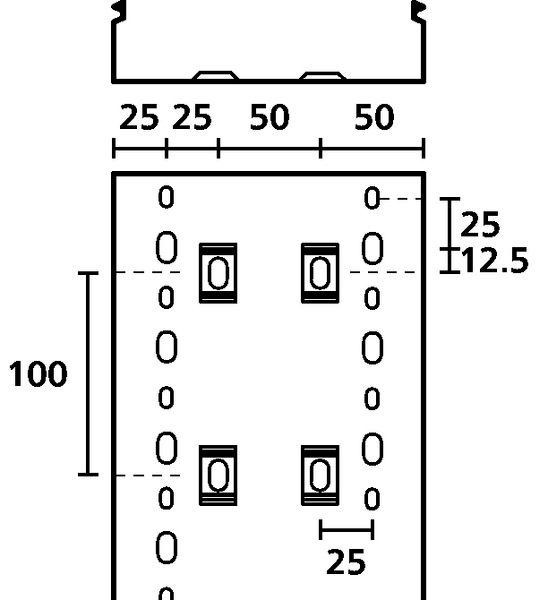

La configuración de perforación de la base cumple con la DIN EN 50085

Añadir a “Mis descargas”

Solicite su oferta individual ahora

Solicitar Presupuesto

Encuentre un distribuidor cerca de usted

Descarga CAD-Download

Más productos de la gama:

Canal Ranurado de PVC >

Base de Datos

Aplicación	El canal ranurado HelaDuct HTWD-PW es comúnmente utilizado en armarios o cuadros eléctricos.
Cantidad por	m
Categoría de productos	Canal Ranurado de PVC
Color	Gris (GY)
Contenido	8m
Descripción Corta	Canales ranurados de PVC 150X100 mm, 2000 mm, Gris
Estable con Corrientes de Fuga (Si/No)	Si
Familia de productos	HelaDuct HTWD-PW para cables de diámetro grande
GLOBAL PART DESCRIPTION	HTWD-PW-150X100-PVC-GY
Material	Polivinilo de cloruro (PVC)
Método de Fijación	Montaje con tornillo
Tipo	HTWD-PW-150X100
Tipo de Pared Lateral	Ranurado

Dimensiones de Producto


Alt. (H)	100mm
Ancho (W)	150mm
Ancho (W2)	8mm
Ancho (W3)	12mm
Long. (L)	2m
Peso con embalaje	1.589kg

Descarga

Aprobaciones y Especificaciones

Auto-estinguible (Si/No)	Si
Certificación	ANSI/UL 1565, ANSI/UL 62275, ANSI/UL 746B
Certificación para Logos de UNS
ELV conform. (Art 4-2)	Si
Flamabilidad	UL94 V0
Productos Peligrosos	No
ROHS Conforme (Art. 4-1)	Si
Temp. Trabajo - °C	-5 °C a +65 °C
UL Reconocido	Si

Embalaje y Logística


Código EAN/ GTIN	4031026567181
Número Aduanero	39259020
PL3 Altura Embalaje	0.178m
PL3 Anchura Embalaje	0.242m
PL3 Cantidad	8
PL3 Largo Embalaje	2.03m
PL3 Peso con embalaje (bruto)	13.672kg
PL3 Tipo	Caja de Cartón
PL3 Volumen Embalaje	0.0874m³
PL4 Altura Embalaje	1.034m
PL4 Anchura Embalaje	0.8m
PL4 Cantidad	120
PL4 Largo Embalaje	1.2m
PL4 Peso con embalaje (bruto)	226.08kg
PL4 Volumen Embalaje	0.993m³
PL4_Type	Palet
País de Origen	IT

Más Información

ETIM 8.0 Key	EC000012
ETIM 9.0 Key	EC000012
UNSPSC Key	39131712
