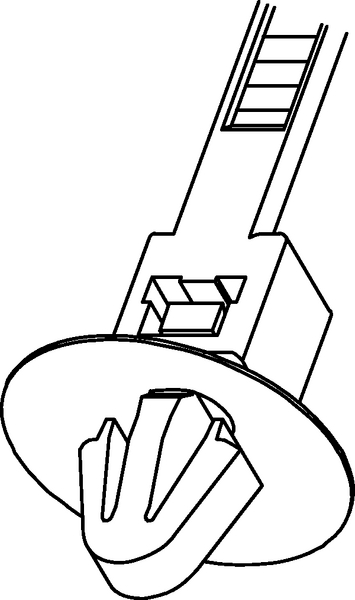

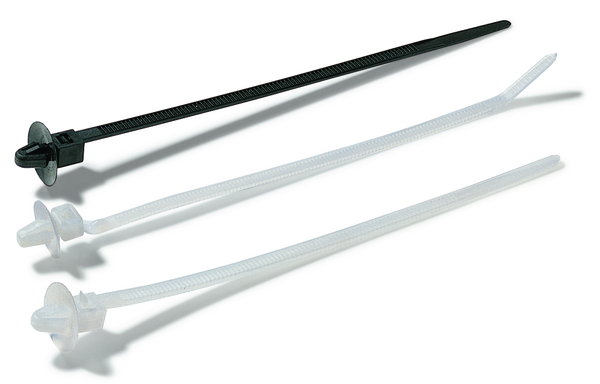

Brida con fijación para agujero (redondo), dentado interno, ∅1.5-31.0mm, negro, 500Pzas
Núm. Artíc. 111-85350 | T50SD6-PA66HS-BK | Detalles

Fácil de instalar sin necesidad de herramienta
Cabezal de flecha que simplemente encaja en su sitio
El disco ajusta la brida para presiones de varias direcciones y minimiza el acceso de polvo y la suciedad
El cabezal de la brida siempre está situada en una posición definida
Los modelos KSFT poseen la punta de flecha redondeada, para minimizar la altura del montaje

Añadir a “Mis descargas”

Solicite su oferta individual ahora

Solicitar Presupuesto

Encuentre un distribuidor cerca de usted

Descarga CAD-Download Ficha técnica

Más productos de la gama:

Bridas con Fijación de Cabeza de Flecha en 1 Pieza, con Disco >

Base de Datos

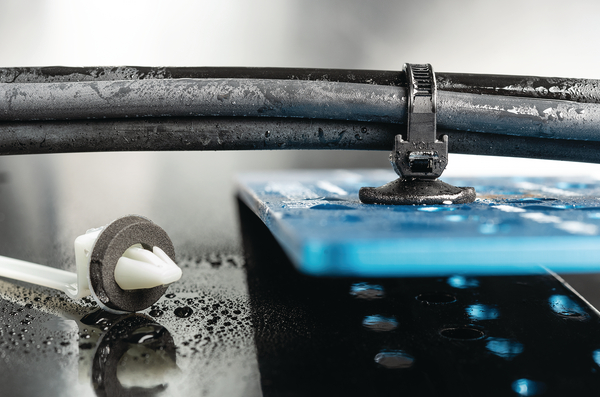

Aplicación	Con un ámplio rango de fijaciones, estas gamas de Bridas de Fijación son ideales para muchas y diferentes industrias, incluyendo la automoción, aeroespacial, los electrodomésticos y cuadristas eléctricos. Esta solución de fijación es usado para asegurar para asegurar el cableado. Ofrecemos fijaciones para una gran variedad en espesores y taladros para toda clase de aplicaciones.
Anti Rotación (Si/No)	NO
Cantidad por	Bolsa
Categoría de productos	Bridas con Fijación de Cabeza de Flecha en 1 Pieza, con Disco
Cierre Brida	diente de plástico
Cierre Reutilizable (Si/No)	No
Color	Negro (BK)
Contenido	500Pzas
Descripción Corta	Bridas con Fijación de Cabeza de Flecha en 1 Pieza, con Disco, para Agujero Redondo PA66HS 160x5.0 Negro
Familia de productos	Para Agujero Redondo
GLOBAL PART DESCRIPTION	T50SD6-PA66HS-BK
Identificación de la Posición del Disco	ninguno
Material	Poliamida 6.6 alta temperatura (PA66HS)
Método de Fijación	Cabeza de flecha
Tipo	T50SD6
Variante	Dentado Interno

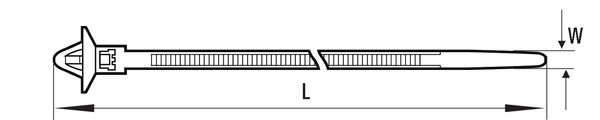

Dimensiones de Producto


Ancho (W)	5.0mm
Apli. Ø max.	31.0mm
Apli. ∅ min.	1.5mm
Disco ∅	18.0mm
Diámetro de Aplicación (mm)	1.5-31.0mm
Esp.Chapa	0.6 – 1.8mm
Espesor (T)	1.5mm
Espesor de Chapa (mm)	0.6 - 1.8 mm
Forma de Taladro de Fijación	Circular
Long. (L)	160.0mm
Longitud Fijación Abeto	8.0mm
Mín.F. Tensión	225N
Peso con embalaje	0.001557kg
∅ Tal.Fij. (FH)	6.3 - 7.5 mm

Descarga

Aprobaciones y Especificaciones

Certificación para Logos de UNS
ELV conform. (Art 4-2)	Si
Flamabilidad	UL94 V2
Productos Peligrosos	No
ROHS Conforme (Art. 4-1)	Si
Temp. Trabajo - °C	-40 °C a +105 °C, (+145 °C, 500 h)

Embalaje y Logística


Código EAN/ GTIN	5022660326349
Número Aduanero	39269097
PL1 Altura Embalaje	0.125m
PL1 Anchura Embalaje	0.335m
PL1 Cantidad	500
PL1 Largo Embalaje	0.355m
PL1 Peso con embalaje (bruto)	0.778501kg
PL1 Tipo	Bolsa
PL1 Volumen Embalaje	0.01487m³
PL3 Altura Embalaje	0.364m
PL3 Anchura Embalaje	0.379m
PL3 Cantidad	4000
PL3 Largo Embalaje	0.563m
PL3 Peso con embalaje (bruto)	7.189008kg
PL3 Tipo	Caja
PL3 Volumen Embalaje	0.0777m³
PL4 Altura Embalaje	1.236m
PL4 Anchura Embalaje	0.8m
PL4 Cantidad	48000
PL4 Largo Embalaje	1.2m
PL4 Peso con embalaje (bruto)	107.268kg
PL4 Volumen Embalaje	1.187m³
PL4_Type	Palet
País de Origen	GB

Más Información

ETIM 8.0 Key	EC000046
ETIM 9.0 Key	EC000046
UNSPSC Key	39121703
