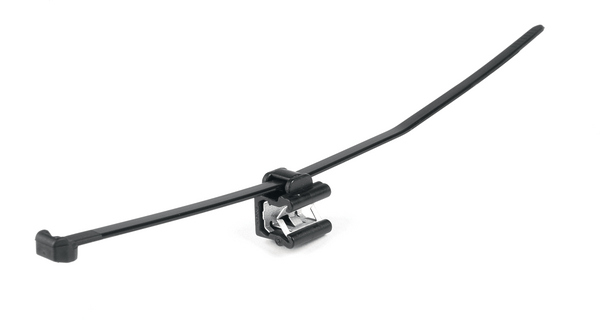

Brida con fijación para perfiles, dentado externo, ∅1.0-45.0mm, negro, 500Pzas
Núm. Artíc. 156-00011 | T50ROSEC22-PA66HS/PA66HIRHS-BK | Detalles

Pre-ensamblada de 2 piezas, bridas y fijación a perfil
El cabezal de la brida puede ser movido después de instalar
EC9, EC10, EC21 y EC22 son para un diámetro de atado mínimo de 1mm
Para perfiles de 1 - 3 mm

Añadir a “Mis descargas”

Solicite su oferta individual ahora

Solicitar Presupuesto

Encuentre un distribuidor cerca de usted

Descarga CAD-Download Ficha técnica

Más productos de la gama:

Bridas de fijación para perfil en 2 piezas >

Base de Datos

Aplicación	Estas Bridas con Clips de Perfil ensamblados son ideales para el uso donde los agujeros no son posibles, o donde existan problemas de temperatura para los adhesivos. Estas fijaciones para cable son muy comunes en la industria de la Automoción, construcción de Tableros o Cuadros Eléctricos y Cableados en General.
Brida	Poliamida 6.6 alta temperatura (PA66HS)
Cantidad por	Bolsa
Categoría de productos	Bridas de fijación para perfil en 2 piezas
Cierre Reutilizable (Si/No)	No
Color	Negro (BK)
Contenido	500Pzas

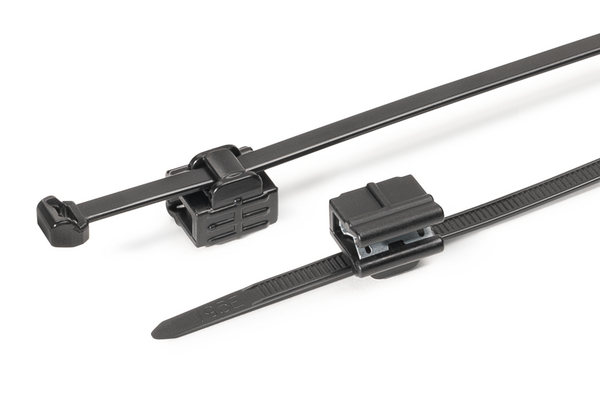

Descripción	Disponible con Bridas de dentado «interior» o «exterior» estas bridas de fijación en 2 piezas simplemente deben ser presionandolas sobre el perfíl y para espesores entre 1,0 a 3,0 mm. Su gran resistencia a la extracción, es debida al clip metálico integrado. Exsiste una gran variedad de Clips a Perfil. Una versión fija los cables paralelos al perfil, mientras que otros los fija a 90º de dicho perfil. El Clip se fija presionando manualmente sobre el perfil a fijar, sin necesidad de habilitar agujeros o taladros, quedando una perfecta y firme sujección.Combinándolo con Bridas de Dentado Exterior (Serie OS), evitan el rasgado del aislamiento del cable.
Descripción Corta	Bridas con Fijación para Perfil en 2 Piezas, de 1 a 3 mm, Fijación por Encima, 200x4.6, HS-Negro
Familia de productos	1,0 - 3,0 mm, fijación lateral
Fijación	Poliamida 6.6, modificada a alto impacto, alta temperatura (PA66HIRHS)
GLOBAL PART DESCRIPTION	T50ROSEC22-PA66HS/PA66HIRHS-BK
Identificación de la Posición del Disco	ninguno
Material	Poliamida 6.6 alta temperatura (PA66HS), Poliamida 6.6, modificada a alto impacto, alta temperatura (PA66HIRHS)
Método de Fijación	Clip de perfil, lateral, ensamblado, 2 piezas
Principales Características del Producto	para atados estrechos
Tipo	T50ROSEC22
Variante	Dentado Externo

Dimensiones de Producto


Alt. (H)	1.3mm
Alt. (H2)	12.5mm
Ancho (W)	4.6mm
Ancho (W2)	9.2mm
Apli. Ø max.	45.0mm
Apli. ∅ min.	1.0mm
Diámetro de Aplicación (mm)	1.0-45.0mm
Esp.Chapa	1.0 - 3.0mm
Espesor (T)	1.3mm
Espesor de Chapa (mm)	1 - 3 mm
Long. (L)	200mm
Long. (L2)	15.0mm
Mín.F. Tensión	225N
Peso con embalaje	0.0031kg

Descarga

Aprobaciones y Especificaciones

Certificación para Logos de UNS
ELV conform. (Art 4-2)	Si
Flamabilidad	UL94 HB
Productos Peligrosos	No
ROHS Conforme (Art. 4-1)	Si
Temp. Trabajo - °C	-40 °C a +105 °C
Temp. Trabajo de la Fijación (ºC)	-40 °C a +105 °C

Embalaje y Logística


Código EAN/ GTIN	4031026240626
Número Aduanero	39269097
PL1 Altura Embalaje	0.095m
PL1 Anchura Embalaje	0.31m
PL1 Cantidad	500
PL1 Largo Embalaje	0.325m
PL1 Peso con embalaje (bruto)	1.586664kg
PL1 Tipo	Bolsa
PL1 Volumen Embalaje	0.00957m³
PL3 Altura Embalaje	0.368m
PL3 Anchura Embalaje	0.386m
PL3 Cantidad	4000
PL3 Largo Embalaje	0.584m
PL3 Peso con embalaje (bruto)	13.513312kg
PL3 Tipo	Caja
PL3 Volumen Embalaje	0.083m³
PL4 Altura Embalaje	1.248m
PL4 Anchura Embalaje	0.8m
PL4 Cantidad	48000
PL4 Largo Embalaje	1.2m
PL4 Peso con embalaje (bruto)	183.192kg
PL4 Volumen Embalaje	1.198m³
PL4_Type	Palet
País de Origen	DE
