Brida con fijación para perno/esparrago, dentado interno, ∅1.0-35.0mm, negro, 500Pzas
Núm. Artíc. 150-21290 | T30RSBS5-PA66HS-BK | Detalles

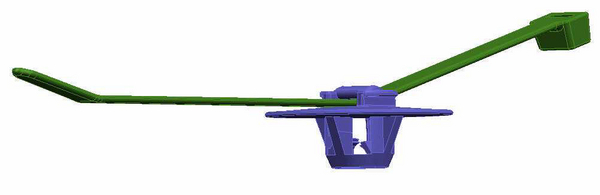

Ilustración de la variedad de métodos de aplicación de bridas con fijaciones a perno/tornillo soldado.

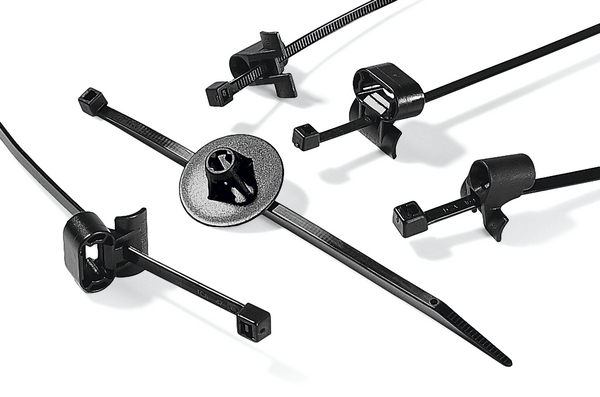

Bridas de fijación en 2 piezas pre-ensabladas para perno/tornillo soldado
El cabezal rota a la posición deseada de instalación
Fácil de instalar sin necesidad de usar herramienta
Los modelos SB5 son para perno de 5 mm o tornillo soldado ISO 5 mm
Los tipos con disco se usan para sujetar además telas antisonorización o de aislamiento
La forma oval permite tolerancias laterales del punto de fijación

Añadir a “Mis descargas”

Solicite su oferta individual ahora

Solicitar Presupuesto

Encuentre un distribuidor cerca de usted

Descarga CAD-Download Ficha técnica

Más productos de la gama:

Brida con Fijación para Perno/Tornillo Soldado en 2 Piezas >

Base de Datos

Aplicación	Fueron diseñados, primeramente, para la industria del automovil, pero pueden ser usadas en infinidad de aplicaciones, donde exista, un perno un tornillo soldado o un esparrago de 5 mm, y sea necesario fijar un mazo de cables.
Brida	Poliamida 6.6 alta temperatura (PA66HS)
Cantidad por	pz
Categoría de productos	Brida con Fijación para Perno/Tornillo Soldado en 2 Piezas
Cierre Brida	diente de plástico
Cierre Reutilizable (Si/No)	No
Color	Negro (BK)
Contenido	500Pzas
Descripción Corta	Bridas con Fijación para Perno/Tornillo Soldado en 2 Piezas 150x3.5 negro
Fijación	Poliamida 6.6 alta temperatura (PA66HS)
GLOBAL PART DESCRIPTION	T30RSBS5-PA66HS-BK
Identificación de la Posición del Disco	ninguno
Material	Poliamida 6.6 alta temperatura (PA66HS)
Método de Fijación	Fijación de tornillos soldados
Tipo	T30RSBS5
Variante	Dentado Interno

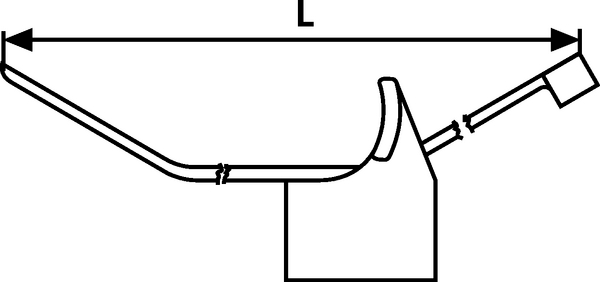

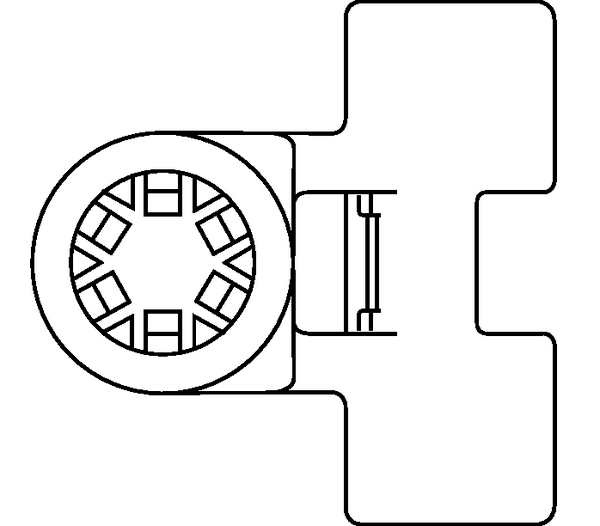

Dimensiones de Producto


Alt. (H)	1.1mm
Alt. (H2)	15mm
Ancho (W)	3.5mm
Ancho (W2)	20.0mm
Apli. Ø max.	35.0mm
Apli. ∅ min.	1.0mm
Diámetro de Aplicación (mm)	1.0-35.0mm
Espesor (T)	1.1mm
Long. (L)	150mm
Long. (L2)	20mm
Longitud Tornillo min.	14.2mm
Mín.F. Tensión	135N
Peso con embalaje	0.0019kg
Tornillo Ø	5.0 mm

Descarga

Aprobaciones y Especificaciones

Certificación para Logos de UNS
ELV conform. (Art 4-2)	Si
Flamabilidad	UL94 V2
Productos Peligrosos	No
ROHS Conforme (Art. 4-1)	Si
Temp. Trabajo - °C	-40 °C a +105 °C
Temp. Trabajo de la Fijación (ºC)	-40 °C a +105 °C, (+145 °C, 500 h)

Embalaje y Logística


Código EAN/ GTIN	4031026119748
Número Aduanero	39269097
PL1 Altura Embalaje	0.15m
PL1 Anchura Embalaje	0.41m
PL1 Cantidad	500
PL1 Largo Embalaje	0.3m
PL1 Peso con embalaje (bruto)	0.97kg
PL1 Tipo	Bolsa
PL1 Volumen Embalaje	0.01845m³
PL3 Altura Embalaje	0.218m
PL3 Anchura Embalaje	0.4m
PL3 Cantidad	3500
PL3 Largo Embalaje	0.599m
PL3 Peso con embalaje (bruto)	7.54kg
PL3 Tipo	Caja
PL3 Volumen Embalaje	0.0522m³
PL4 Altura Embalaje	1.234m
PL4 Anchura Embalaje	0.8m
PL4 Cantidad	70000
PL4 Largo Embalaje	1.2m
PL4 Peso con embalaje (bruto)	171.8kg
PL4 Volumen Embalaje	1.185m³
PL4_Type	Palet
País de Origen	SG

Más Información

ETIM 8.0 Key	EC000046
ETIM 9.0 Key	EC000046
UNSPSC Key	39121717
