Conectores de cables de gel: el rescate rápido de los cortocircuitos

Conectores de cable de gel protegen sus conexiones eléctricas de influencias externas como suciedad, polvo, humedad o agua y así previenen cortocircuitos. Los conectores de gel para cables de HellermannTyton son adecuados para conexiones de cables de baja tensión de hasta 1 kV (1000 voltios) de cables subterráneos y aéreos. Constan de una carcasa de polipropileno y están rellenos de un gel de silicona - puede encontrar más información sobre nuestros geles en este artículo. Esta interacción cumple los requisitos más exigentes de la instalación eléctrica. Los conectores de gel para cables de HellermannTyton están disponibles para diámetros de conductor de 0,35 a 25 mm² y un número de conductores de 2 a 6.

La ventaja de las uniones de gel sobre las uniones de resina fundida es que son mucho más rápidas de instalar, ya que no es necesario mezclar y curar la resina. Algunas de nuestras uniones de gel tienen alivio de tensión integrado y requisitos de protección IP68. Los instaladores eléctricos aprecian la protección mecánica, el aislamiento y el sellado en un solo paso, sin herramientas especiales. Nuestra experiencia demuestra que las cuestiones relacionadas con las juntas de gel se consideran complejas. Nos gustaría contrarrestar esto y aportar claridad basándonos en las preguntas recogidas y en la presentación de nuestras juntas.

Preguntas frecuentes.

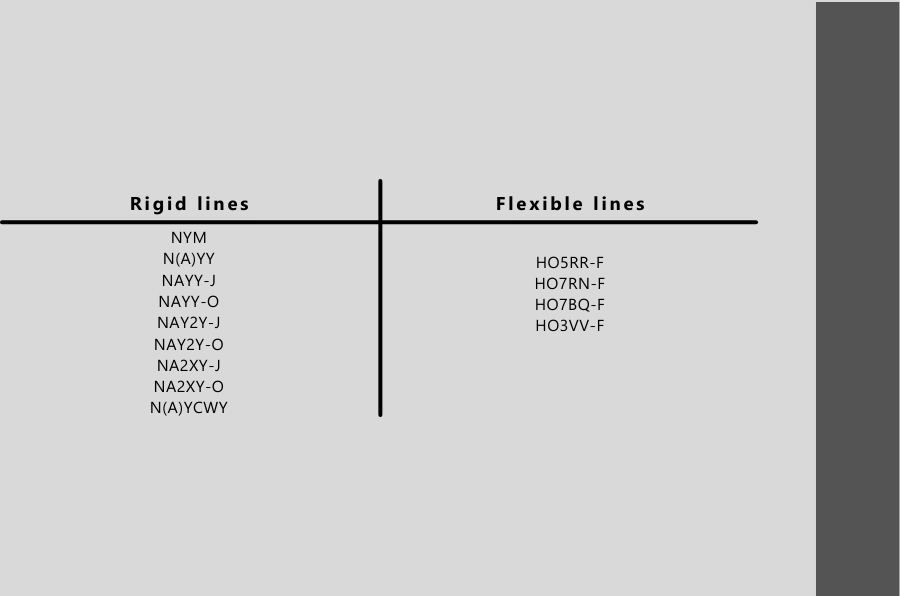

¿Para qué tipo de cables son adecuados los empalmes de cables de gel?

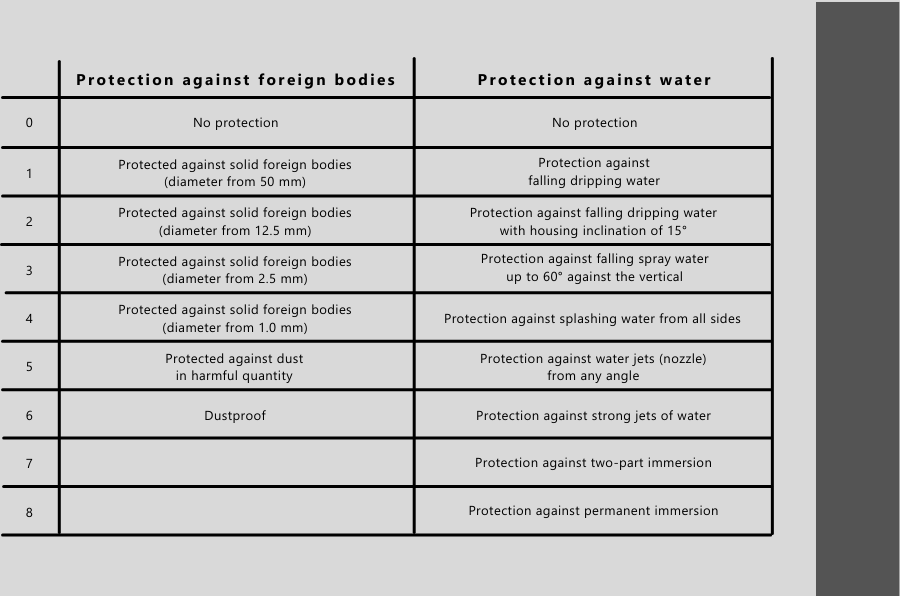

¿Qué incluye el grado de protección IP68?

En general, los códigos IP indican el rendimiento de un producto en diferentes entornos frente a la entrada de objetos extraños y agua. IP significa "Protección Internacional" y es una norma europea reconocida. El primer número indica el nivel de protección contra la entrada de objetos extraños. El segundo número indica el grado de protección contra el agua. Cuanto mayor sea el número, mayor será la protección.

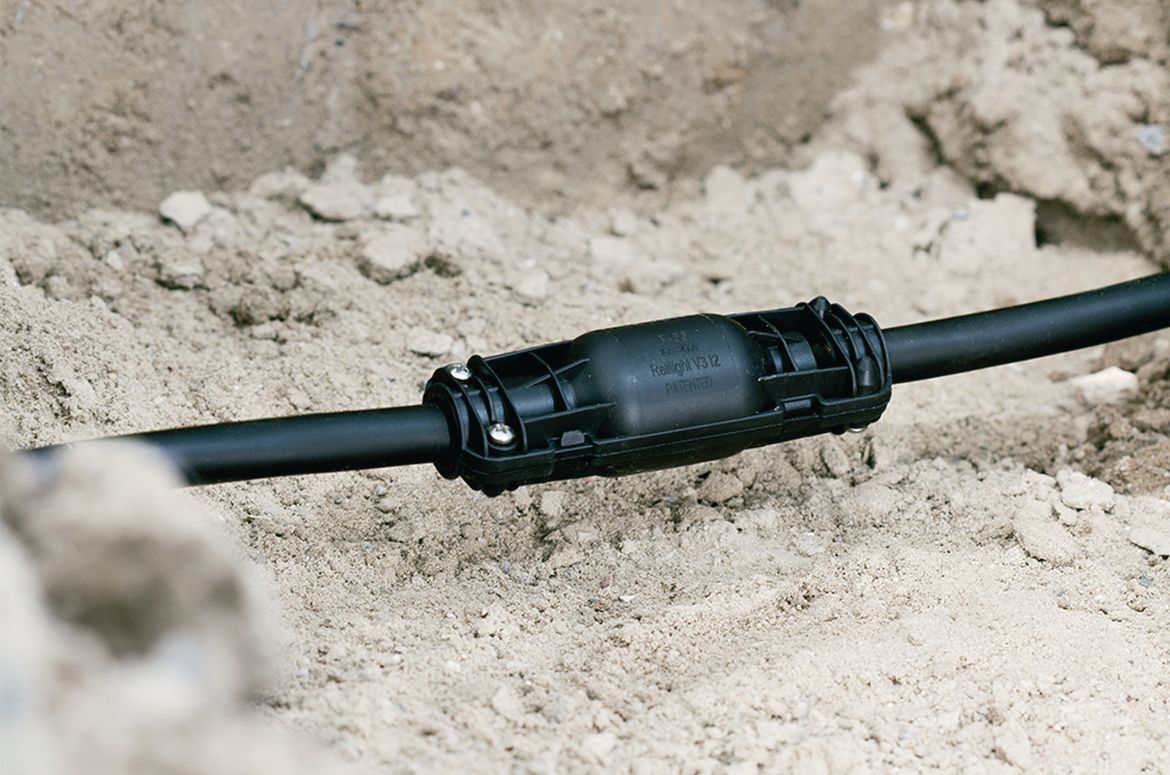

Reliseal: Un todoterreno en el agua o bajo tierra - incluso resistente al crecimiento de raíces

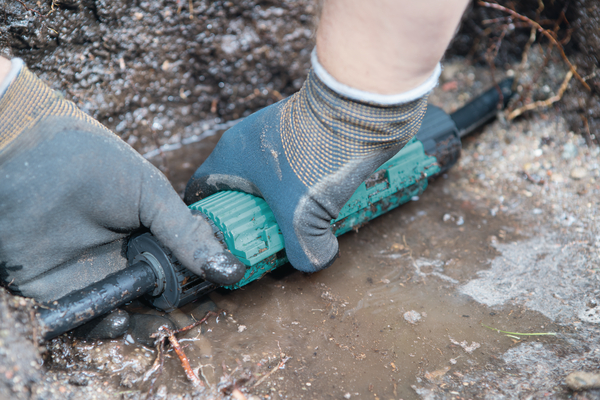

La junta Seliseal es nuestra junta de conexión robusta y puede utilizarse en el suelo, bajo el agua, al aire libre, así como en interiores. La particularidad es que la junta no solo cumple con la clase de protección contra el agua, sino también contra cuerpos extraños (IP68). Por este motivo, este manguito es la variante perfecta en el suelo, ya que también protege contra el crecimiento de raíces. Además, supera los requisitos de la clase de protección, ya que la protección contra el agua está garantizada incluso hasta una profundidad de 10 metros.

Cuidado con el agua.

Alivio de tensión está garantizado por el sistema de tornillos patentado. Es resistente a los rayos UV, al envejecimiento, a la intemperie y a temperaturas de -20 °C a 90 °C. Las juntas Reliseal se suministran como un paquete completo. Esto incluye los accesorios, incluido el gel, y los conectores de tornillo. Por lo tanto, la instalación es rápida y sin complicaciones. La solución más cómoda para cualquier electricista.

Reliseal: Un todoterreno en el agua o bajo tierra, incluso resistente al crecimiento de raíces.

En ningún equipamiento de un electricista debería faltar el Relilight. Su pequeño diseño convierte a esta toma de gel en un producto indispensable en la instalación de iluminación, tanto para exteriores como para interiores, así como especialmente para iluminación LED, con lo que, por supuesto, cumple los elevados requisitos de la ingeniería energética. El diseño desarrollado no sólo ha sido concebido para condiciones de espacio reducidas, sino que también causa un impacto visual adicional. En consecuencia, la delicada y elegante funda negra puede instalarse de forma visible sin molestar a la vista.

Pequeña.

El pequeño todoterreno se utiliza en la red de baja tensión y puede emplearse tanto como juego de conexión como de derivación. Soporta temperaturas de -30 °C a 130 °C. Por último, el Relilight cumple la norma de clase de protección IP68, probada según DIN EN 60998-2-1:2004. Las juntas se suministran como un paquete completo. Esto incluye la carcasa moldeada de material ignífugo (UL94 V0), incluido el gel, así como el bloque de conexión.

Dispositivo de conexión.

Relifix: Una manga de ramificación y conexión para el monedero pequeño

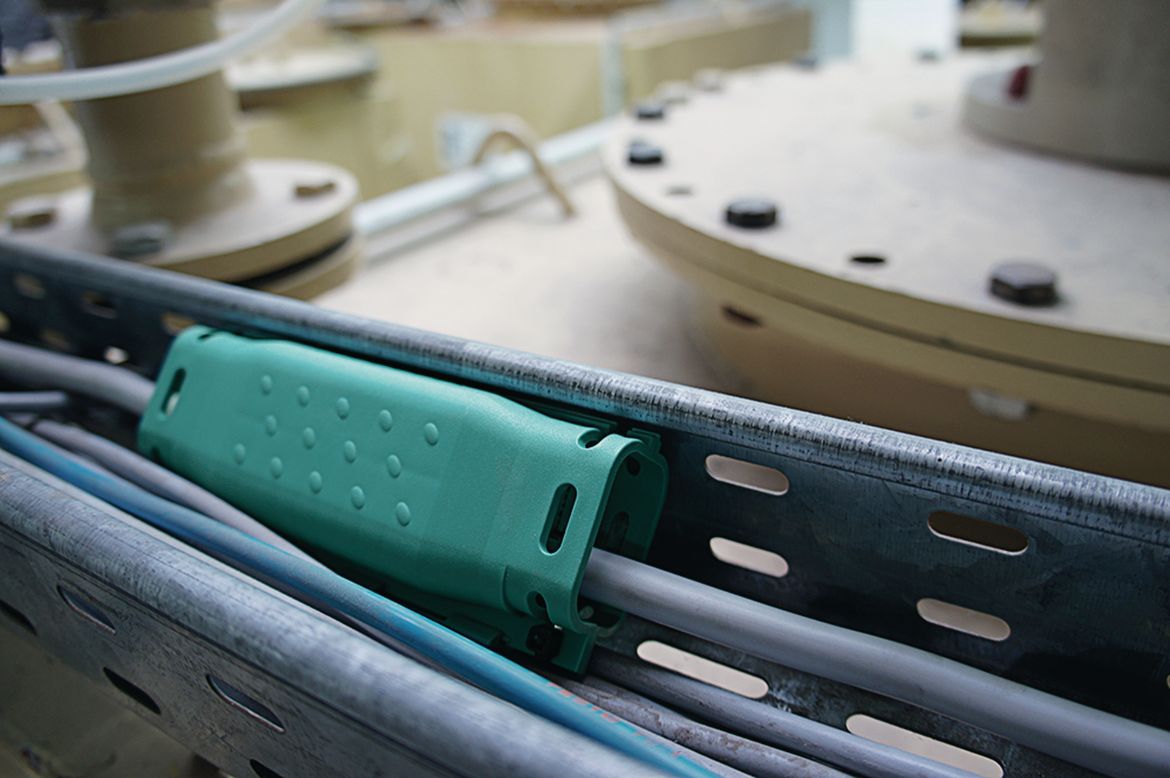

Para cables con una sección transversal de 3 x 0,5 - 5 x 25 mm²,tenemos en nuestra cartera conectores de cable de gel que cumplen con la clase de protección IPX6 - Relifix. La X significa que no se ha realizado ninguna prueba contra cuerpos extraños. Por lo tanto, los acopladores que cumplen la clase de protección IPX8 sólo se prueban según DIN EN 50393, 1 m de profundidad de agua. Este conector de cable de gel es adecuado para equipos industriales y para instalaciones en servicios de edificios. La característica especial de este empalme es que lo ofrecemos tanto como empalme de ramificación como empalme de conexión.

Además, el manguito de unión puede adquirirse con o sin bloque conector, lo que nos permite ofrecer diferentes precios. El manguito de unión se puede utilizar en el rango de temperaturas de -20 °C a +90 °C. Su instalación es rápida y sencilla. Las carcasas moldeadas están equipadas con una bisagra de película y están fabricadas con polipropileno (PP) de paredes gruesas, duro y resistente a los impactos. El gel RELICON de las carcasas aísla y sella toda la conexión cuando se cierra la junta. Dependiendo del tipo de conexión, Relifix puede utilizarse como conexión universal directa o derivada, por lo que cubre perfectamente las aplicaciones típicas. Por último, el diseño rectangular garantiza que se puedan alojar otros contenidos, además del bloque de conexión.
